Stationäre Abgabesets für ÖleServicecenter stationär zur Aufhängung am Tank oder an der Wand

Servicecenter stationär zur Aufhängung am Tank oder an der Wand.

Es eignet sich besonders für Motorölwechsel in größeren Maschinen und Anlagen, kann aber ebenso gut für zahlreiche andere Flüssigkeiten eingesetzt werden

Funktion

Die Pumpe hat zwei Saug- und zwei Druckleitungen. Diese Schlauchleitungen verbinden sie mit dem Motor, einem Altöltank und einem Tank mit frischem Motoröl. Die Anordnung von Pumpe und Leitungen bleibt unverändert, egal, ob Altöl abgepumpt oder Frischöl in den Motor hinein gepumpt wird. Durch Drehung der zwei Multifunktionshähne lassen sich die vier Leitungen entsprechend öffnen und schließen.

Anwendung

  • Motorölwechsel im BHKW
  • Absaugen von Altöl aus Motoren, Getrieben und Hydraulik
  • Absaugen von Kühlschmierstoffen
  • Wartung von Maschinen

Zusätzlicher Reinigungseffekt

Anders als beim Ablassen des Motoröls an der Ablassschraube, lösen sich beim Abpumpen mehr Ablagerungen aus dem Motorinnenraum. Durch den Unterdruck der Pumpe entsteht eine Saugwirkung, die Schmutz herauszieht.

Kleintank 990 l mit ADR-Zulassung

Ausstattung:

  • Viscomat 70, 230V
  • Zapfpistole für Öle mit digitalem Zählwerk K400, starr
  • Schlauchtrommel automatisch 3/4" inkl. 8 m Schlauch

Ausstattung Anschlusszubehör:

  • Fußventil 1"
  • Sieb für Fußventil 1"
  • Saugrohr 1"
  • Fassanschluß 2"
  • Winkel 1"i x 1"a
  • Verbindungsschlauch 1"
  • Verschraubung G1"x 1"Tülle
  • Schlauchtülle G1"x  1"Tülle

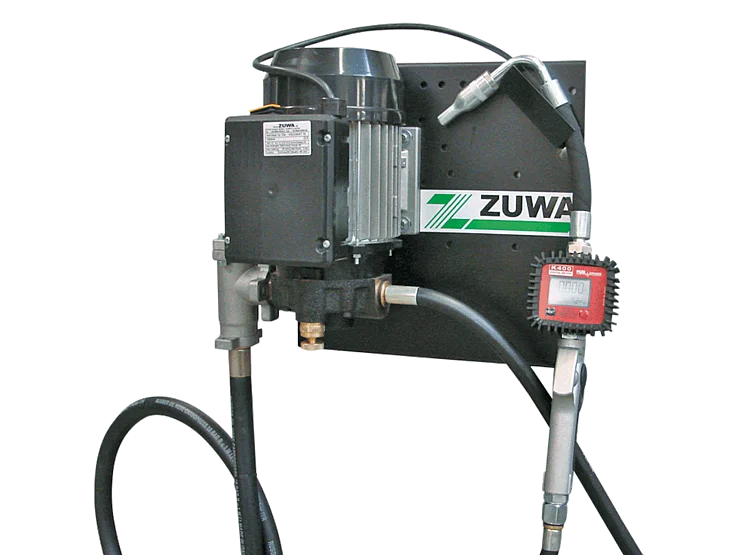

Abfüllset für Öle

Ölpumpe VISCOMAT 70, montiert auf Platte zur Wandbefestigung


Ausstattung:

  • Filter am Pumpeneingang
  • 1,5 m ölfester Saugschlauch 1“ mit Fußventil
  • 4 m ölfester Abfüllschlauch ¾“
  • Zapfpistole für Öle mit digitalem Zählwerk K400
  • Halterung für Zapfpistole und Abfüllschlauch

Abfüllset für Öle - VISCOMAT 70 , 230 V

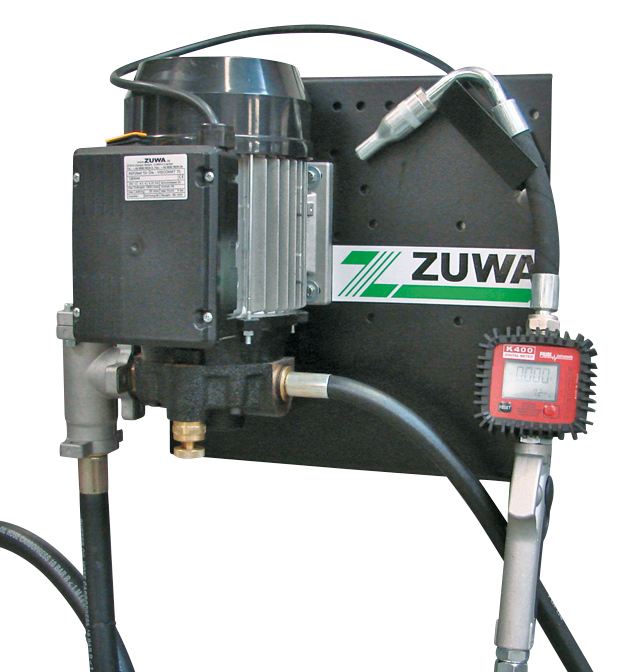

Ölpumpe mit digitalem Zählwerk
Ölpumpe mit digitalem Zählwerk

Art. Nr. 120644

Selbstansaugende Flügelzellenpumpe Viscomat 70-m
max. Fördermenge (l) 25 l/min
max. Fördermenge (m³) 1,5 m³/h
max. Förderdruck 6 bar
Ein-/Ausgang 1" iG (ohne Flansch)
Für Öle mit Viskosität bis max. 500 cSt
Einstellbares Bypass-Ventil
Werkstoff Pumpengehäuse Gusseisen

Elektromotor
Nennspannung (AC) 230 V, Nennfrequenz 50/60 Hz
Nennleistung 1,2/1,1 kW, Nennstrom (AC) 5,5/5,1 A
Betriebsart S1 , max. Drehzahl 1470/1650 min-1
Mit Kabel und Stecker , Schalter E/A

Ausstattung/Zubehör :
- 90°-Filter am Pumpeneingang
- Zapfpistole für Öle mit Digitalzählwerk K400
- Halterung für Zapfpistole
- 1,5 m ölfester Saugschlauch 1" mit Fußventil
- 4 m ölfester Abfüllschlauch ¾ "
- Auf Platte montiert zur Wandbefestigung

Gewicht 22,5 kg

Abfüllset für Öle - VISCOMAT 70 , 400 V

Ölpumpe mit digitalem Zählwerk
Ölpumpe mit digitalem Zählwerk

Art. Nr. 120646

Selbstansaugende Flügelzellenpumpe Viscomat 70-t
max. Fördermenge (l) 25 l/min
max. Fördermenge (m³) 1,5 m³/h
max. Förderdruck 6 bar
Ein-/Ausgang 1" iG (ohne Flansch)
Für Öle bis max. Viskosität 500 cSt
Einstellbares Bypass-Ventil
Werkstoff Pumpengehäuse Gusseisen

Elektromotor
Nennspannung (AC) 400 V, Nennfrequenz 50 Hz
Nennleistung 0,65 kW, Nennstrom (AC) 2,3 A
Betriebsart S1 , max. Drehzahl 1450 min-1
Mit Kabel ca. 30 cm, ohne Stecker

Ausstattung/Zubehör :
- 90°-Filter am Pumpeneingang
- Zapfpistole für Öle mit Digitalzählwerk K400
- Halterung für Zapfpistole
- 1,5 m ölfester Saugschlauch 1" mit Fußventil
- 4 m ölfester Abfüllschlauch ¾"
- Auf Platte montiert zur Wandbefestigung

Gewicht 15 kg

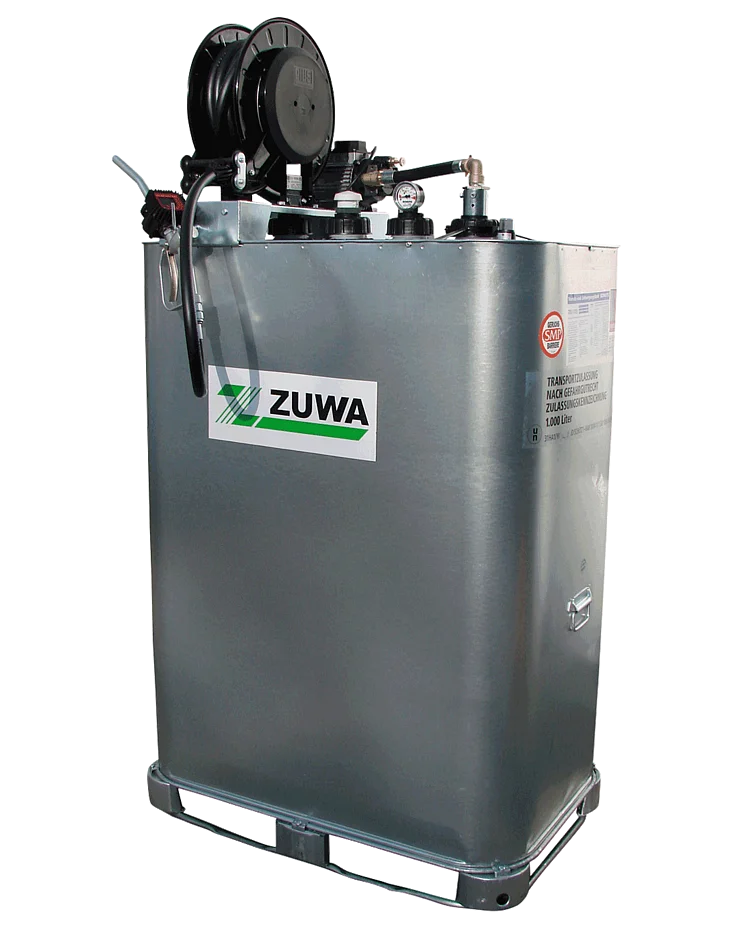

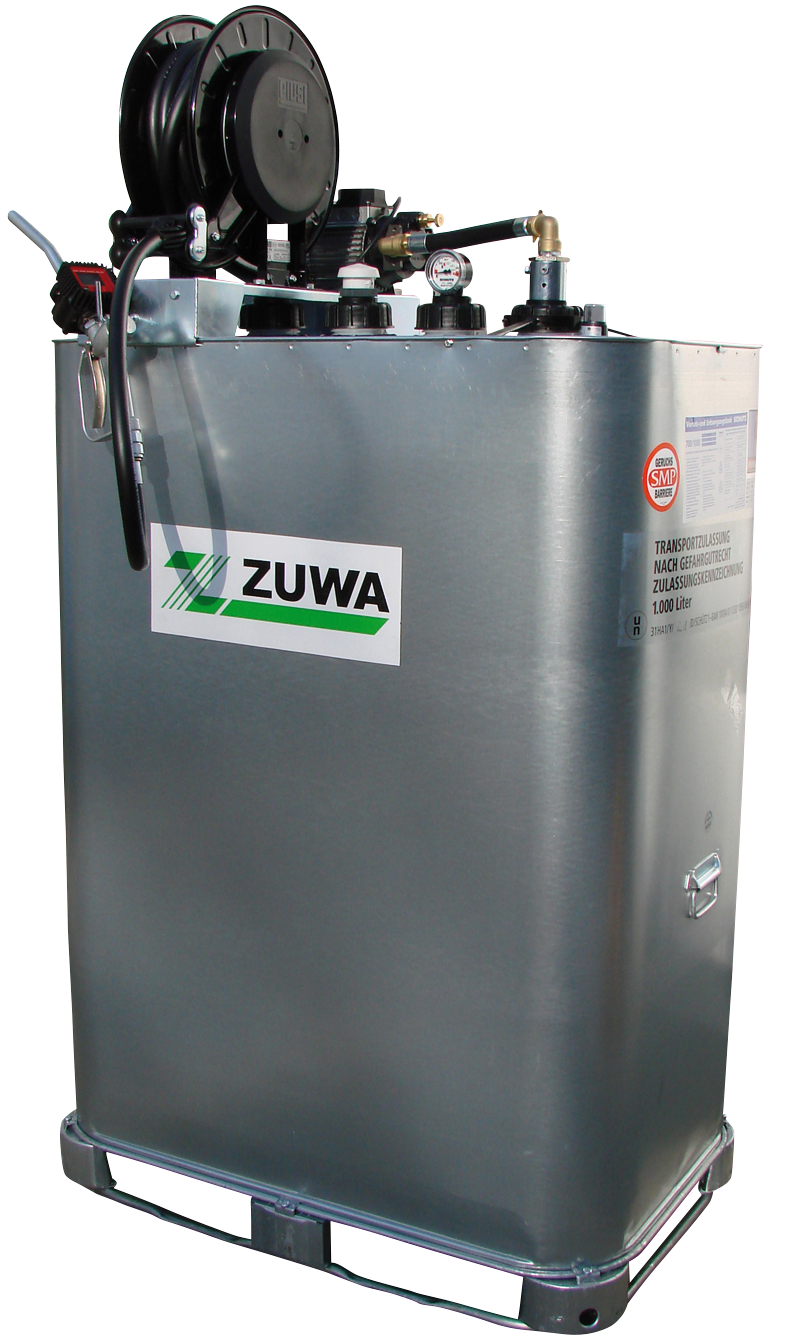

Kleintankanlage 990 Liter / Viscomat 70m, 230 V

für Frischöl, ZP mit Zählwerk, Schlauchtrommel
für Frischöl, ZP mit Zählwerk, Schlauchtrommel

Art. Nr. 120841

Kleintank 990 l mit ADR-Zulassung

Anschlusszubehör bestehend aus:
Fußventil 1", Sieb für Fußventil 1", Saugrohr 1",
Faßanschluß 2", Winkel 1"i x 1"a, Verbindungs -
schlauch 1", Verschraubung G1"x1"Tülle,
Schlauchtülle G1"x1"Tülle

BAM Zulassungsnummer: Z-40.21-118
IBC-Zulassungsnummer: UN 31 HA1/Y/..../D/SCHÜTZ1/BAM10104/0/1330

Viscomat 70, 230V
max. 25 ltr./min., max. 6 bar
KW 0,75 A: 4,6 U/min. 1400

Zapfpistole für Öle mit digitalem Zählwerk K400, starr
Schlauchtrommel automatisch 3/4" incl. 8 m Schlauch

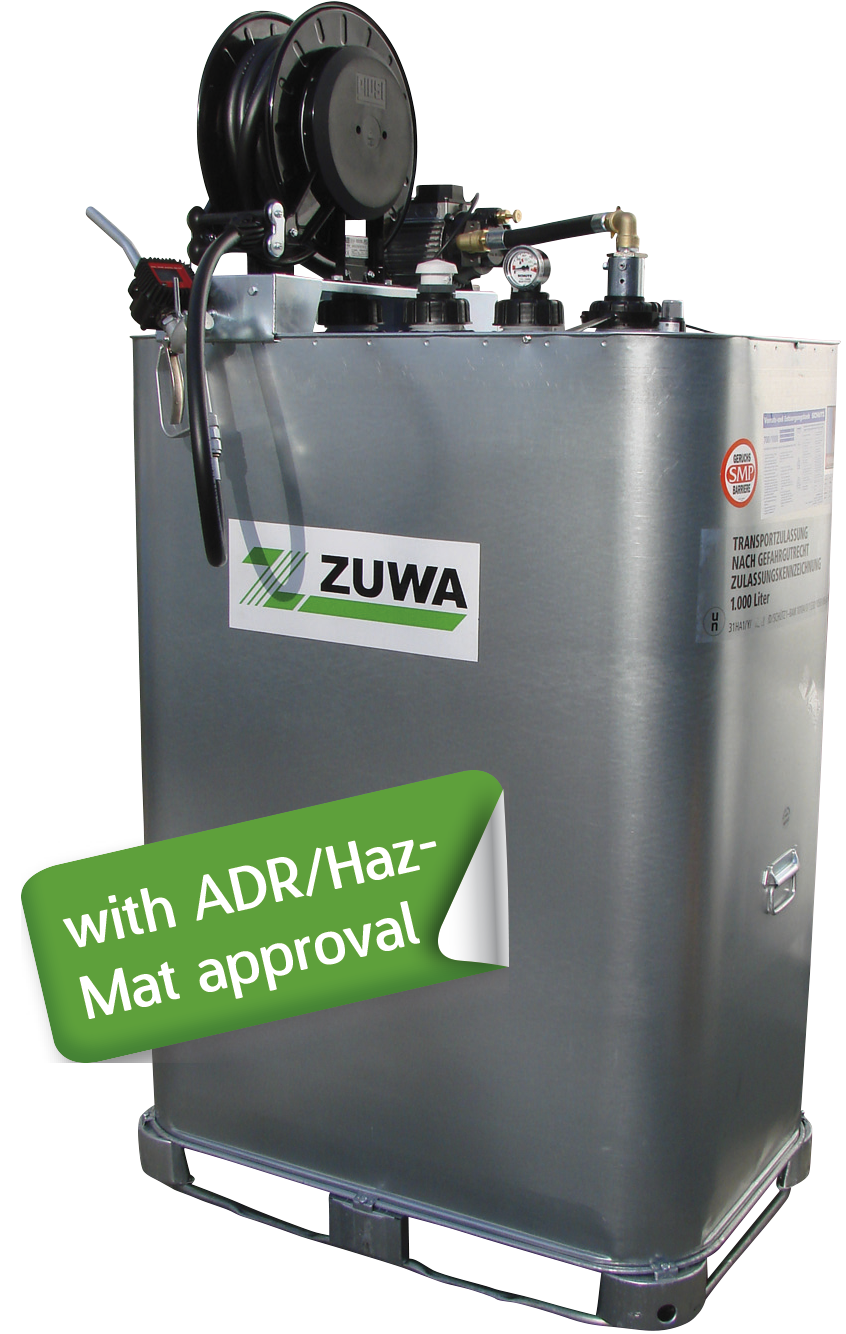

Kleintankanlage 990 Liter / Viscomat 70m, 230 V

für Frischöl, Zapfpistole mit Zählwerk
für Frischöl, Zapfpistole mit Zählwerk

Art. Nr. 120840

Kleintank 990 l mit ADR-Zulassung

Anschlusszubehör bestehend aus:
Fußventil 1", Sieb für Fußventil 1", Saugrohr 1",
Faßanschluß 2", Winkel 1"i x 1"a, Verbindungs -
schlauch 1", Verschraubung G1"x1"Tülle,
Schlauchtülle G1"x1"Tülle

BAM Zulassungsnummer: Z-40.21-118
IBC-Zulassungsnummer: UN 31 HA1/Y/..../D/SCHÜTZ1/BAM10104/0/1330

Ölpumpe VISCOMAT 70 montiert auf Platte zur
Wandbefestigung, 90° Filter am Pumpeneing,
1,5 m ölfester Saugschlauch ¾" mit Fußventil,
4 m ölfester Abfüllschlauch ½", Zapfpistole für
Öle mit Digital-Zähler K 400, Halterung für
Zapfpistole und Abfüllschlauch.

Gewicht: 120 kg

Servicecenter stationär – Ölwechselset, auf Platte

Impellerpumpe UNISTAR/V 2000-B , 1400 min-1, 230 V
Impellerpumpe UNISTAR/V 2000-B , 1400 min-1, 230 V

Art. Nr. 11231136332-BHKW

Impellerpumpe
max. Fördermenge (l) (auf Basis Motoröl 10W40 bei 20°C) 18 l/min
max. Fördermenge (m³) 1,08 m³/h
max. Förderdruck 3 bar
Ein-/Ausgang 3/4"
Impeller Viton® (FKM) , Werkstoff Buchse
Wellendichtring Viton® (FKM)
Werkstoff Pumpengehäuse Aluminium EN AW-6082/AC-43400

Elektromotor
Nennspannung (AC) 230 V, Nennfrequenz 50 Hz
Nennleistung 0,55 kW, Nennstrom (AC) 3,8 A
max. Drehzahl 1400 min-1, Werkstoff Motorwelle 1.4404
Schutzart IP55
Motorschutz (therm.) 130

Ausstattung/Zubehör :
- 2 Multifunktionshähne
- Manuelle Zapfpistole 120 mit digitalem Zählwerk K400
- Ölbeständige Ansaugschläuche:
1 x 1,5 m, 1" (NW 25), mit Fassadapter und Fußventil
1 x 3m, ¾" (NW 19)
1 x 3m, 1" (NW 25)
- Ölbeständige Abfüllschläuche:
1 x 4m, ½" (NW 13)
1 x 4m, ¾" (NW 19)

Gewicht Ca. 25 kg
