PumpensteuerungenMechanisch und elektronisch

Die Pumpensteuerung regelt im allgemeinen den eingestellten Druck

Eine zuverlässige Pumpensteuerung ist unverzichtbar für den richtigen Betrieb einer Pumpe und sorgt für den bedarfsgerechten Lauf des Geräts.

Die elektronische Pumpensteuerung schaltet die Pumpe selbsttätig beim Absinken des Anlagendrucks durch öffnen der Wasserentnahmestelle ein. Nach Erreichen des Abschaltdruckes oder nach dem Schließen des Wasserhahns wird die Pumpe wieder abgeschaltet. Inklusiv Trockenlaufschutz und Schutz vor abnormen Betriebsbedingungen (z. B. tropfender Wasserhahn).

Beim mechanischen Druckschalter kann sowohl der Einschaltdruck als auch der Ausschaltdruck durch Stellschrauben einfach reguliert werden. Dadurch ist es möglich die Druckleistung der Tiefbrunnenpumpe zu begrenzen. Die Motordrehzahl kann damit nicht geregelt werden. Ein wirklich gleichbleibender Druck unter allen Betriebsbedingungen kann auch durch den mechanischen Druckschalter nicht geleistet werden.

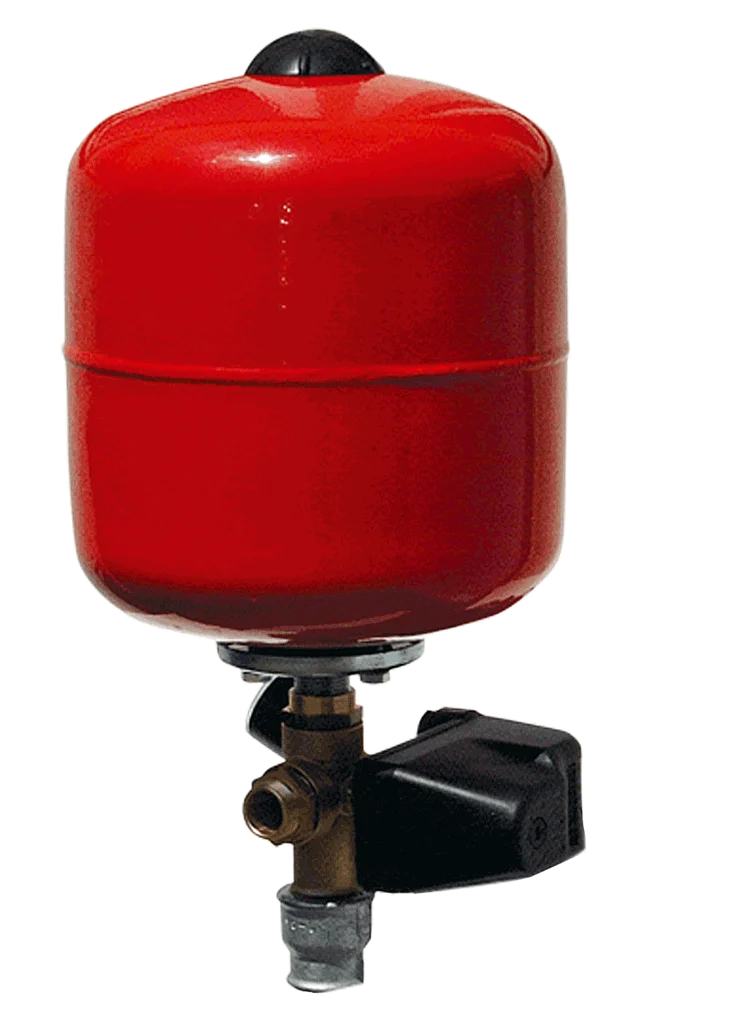

ZUMATIC

Mechanische Pumpensteuerung mit Druckausgleichsbehälter, Druckschalter und Manometer. Besonders geeignet zur Druckerhöhung und für Pumpen mit hoher Kapazität (kein Trockenlaufschutz).

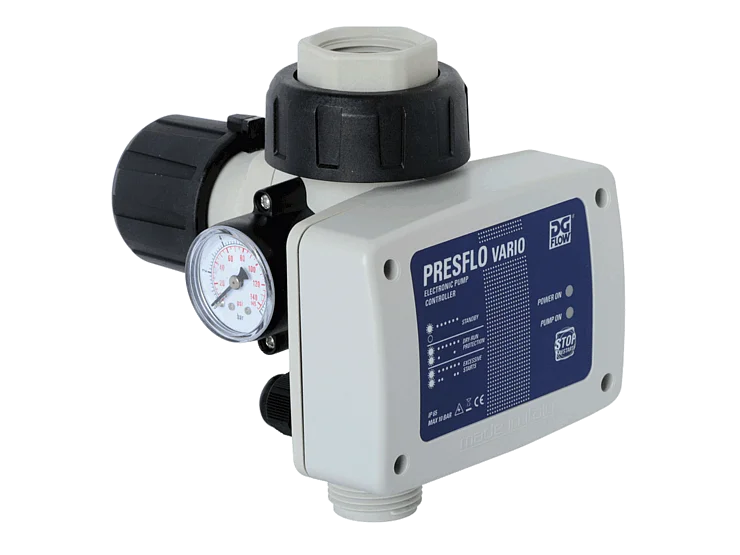

Presflo Vario

Die elektronische Pumpensteuerung PRESFLO VARIO schaltet die Pumpe selbsttätig beim Absinken des Anlagendrucks durch Öffnen der Wasserentnahmestelle ein. Nach Erreichen des Abschaltdruckes oder nach dem Schließen des Wasserhahns wird die Pumpe wieder abgeschaltet. Inklusive Trockenlaufschutz (automatische Abschaltung bei Wassermangel) und Schutz vor abnormen Betriebsbedingungen (z. B. tropfender Wasserhahn).



Ausstattung:

  • mit Verschraubung, Kabel und Stecker
  • werkzeuglose Einstellung des Anlagendrucks möglich von 0,8-2,4 bar
  • für 230 V Pumpen

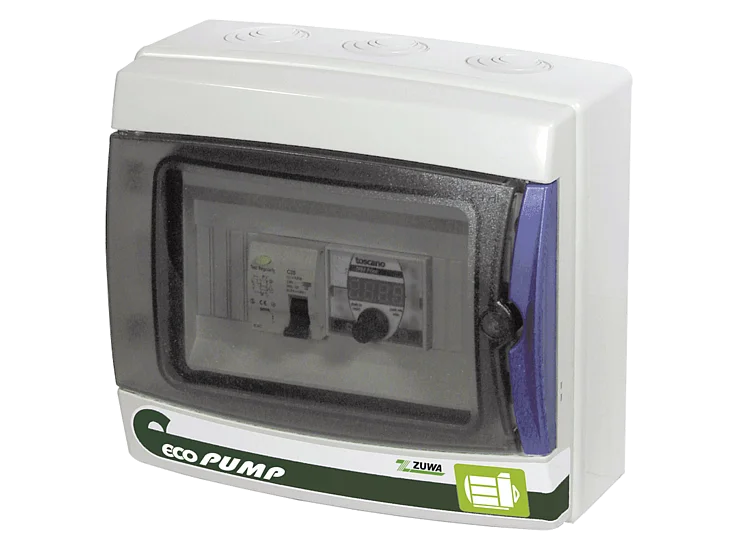

ECO pump

Kostengünstiges, modulares Steuergerät zur Ansteuerung von Wechsel- und Drehstrompumpen mit 230/400 V bis 16 A.

Funktionen:

  • Niveausteuerung
  • elektr. Über-/Unterlastschutz
  • Phasenausfallschutz
  • Schutz vor abnormen Betrieb, z. B. tropfender Wasserhahn


Eigenschaften:

  • 4-stelliges LED Display
  • LED-Anzeige für verschiedene Zustände
  • Ausgang für externen Alarm
  • Schutzart IP 65

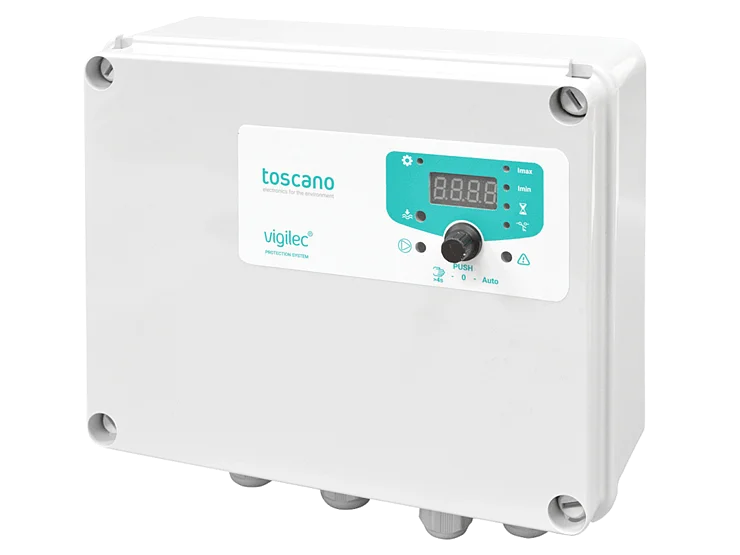

V1N VIGILEC Mini

Multifunktionales Steuergerät für Wechsel- und Drehstrompumpen mit 230/400 V bis 16 A. Eingabetasten und Kontrollleuchten auf der Frontseite.

Funktionen:

  • elektr. Über-/Unterlastschutz
  • Trockenlaufschutz mit Niveauelektroden oder Motorstrommessung
  • Phasenausfallschutz
  • Überspannungsschutz sowie
  • Blitzschutz
  • Falschanschluss- und Verpolschutz


Eigenschaften:

  • einfache Bedienung und
  • Installation
  • Eingabetasten, Kontrollleuchten und Display auf der Frontseite
  • externer Steuereingang
  • Schutzart IP 56

Mechanische Pumpensteuerung ZUMATIC, 230 V

m.Druckausgleichsbehälter 24 l u.Drucksch.2-12 bar
m.Druckausgleichsbehälter 24 l u.Drucksch.2-12 bar

Art. Nr. 169017

Incl. Manometer
Besonders geeignet zur Druckerhöhung und für Pumpen mit hoher Kapazität (kein Trockenlaufschutz).

Alternativ verfügbar:
230 Volt, 1-5 bar, Art.Nr. 169001
400 Volt, 1-5 bar, Art.Nr. 169016
400 Volt, 2-12 bar, Art.nr. 169018

Mechanische Pumpensteuerung ZUMATIC, 230 V

m.Druckausgleichsbehälter 24 l u.Drucksch.1-5 bar
m.Druckausgleichsbehälter 24 l u.Drucksch.1-5 bar

Art. Nr. 169001

Incl. Manometer
Besonders geeignet zur Druckerhöhung und für Pumpen mit hoher Kapazität (kein Trockenlaufschutz)

Alternativ verfügbar:
230 Volt, 2-12 bar, Art.Nr. 169017
400 Volt, 1-5 bar, Art.Nr. 169016
400 Volt, 2-12 bar, Art.Nr. 169018

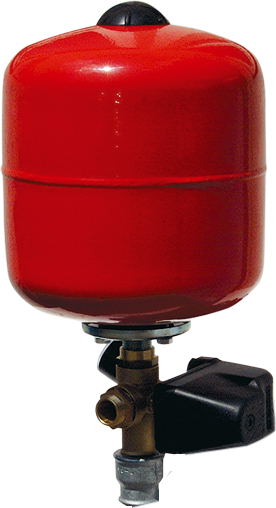

Mechanische Pumpensteuerung ZUMATIC, 400 V

m.Druckausgleichsbehälter 24 l u.Drucksch.2-12 bar
m.Druckausgleichsbehälter 24 l u.Drucksch.2-12 bar

Art. Nr. 169018

Incl. Manometer
Besonders geeignet zur Druckerhöhung und für Pumpen mit hoher Kapazität (kein Trockenlaufschutz).

Alternativ verfügbar:
230 Volt, 1-5 bar, Art.Nr. 169001
230 Volt, 2-12 bar, Art.Nr. 169017
400 Volt, 1-5 bar, Art.Nr. 169016

Mechanische Pumpensteuerung ZUMATIC, 400 V

m.Druckausgleichsbehälter 24 l u. Drucksch.1-5 bar
m.Druckausgleichsbehälter 24 l u. Drucksch.1-5 bar

Art. Nr. 169016

Incl. Manometer
Besonders geeignet zur Druckerhöhung und für Pumpen mit hoher Kapazität (kein Trockenlaufschutz).

Alternativ verfügbar:
230 Volt, 1-5 bar, Art.Nr. 169001
230 Volt, 2-12 bar, Art.Nr. 169017
400 Volt, 2-12 bar, Art.Nr. 169018

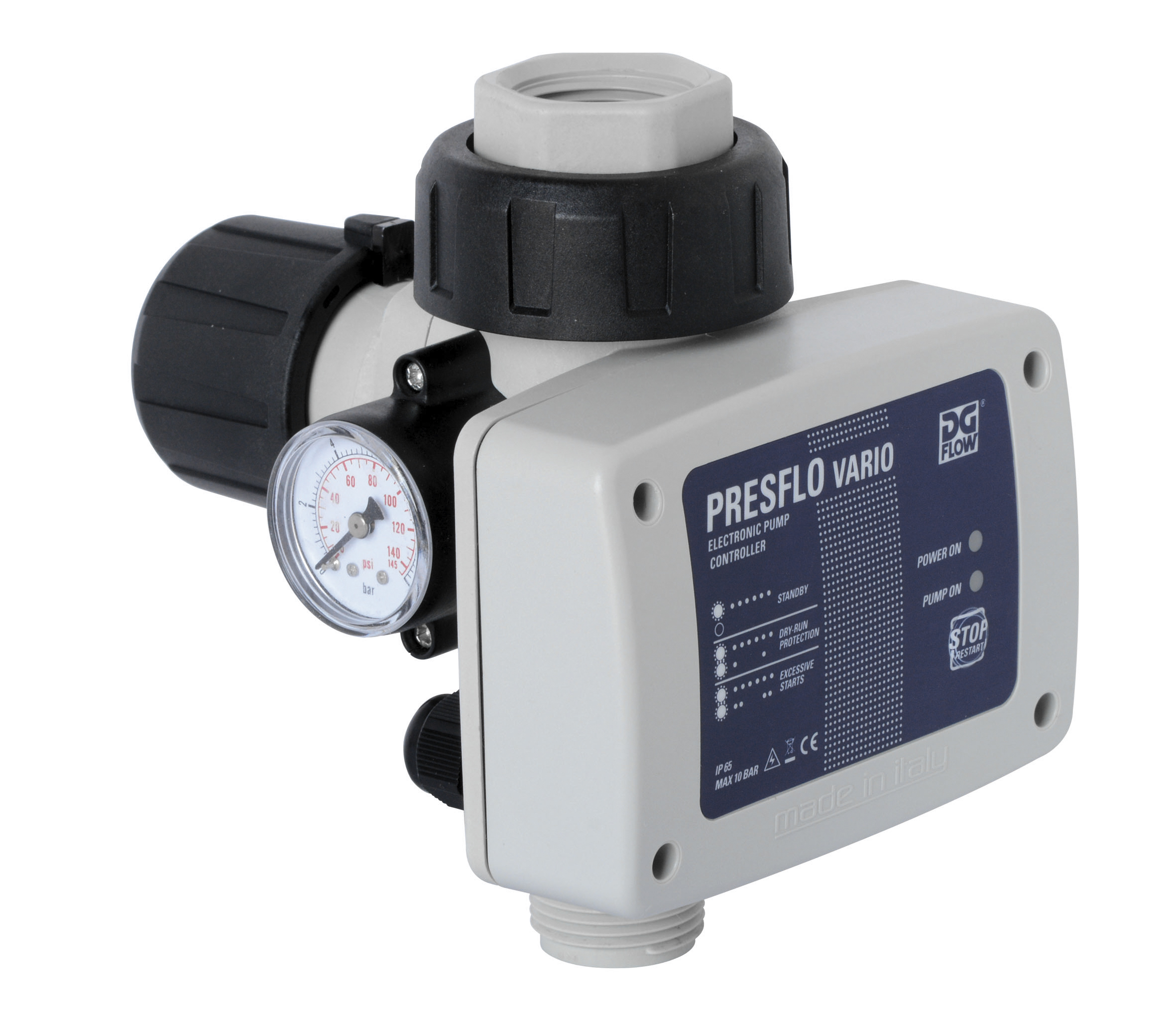

PRESFLO VARIO Elektron.Pumpensteuerung

mit Messingverschraubung, mit Kabel und Stecker
mit Messingverschraubung, mit Kabel und Stecker

Art. Nr. 169500

Inkl. Manometer
Eingang/Ausgang 1" x 1" aG
Wiedereinschaltdruck 0,8 - 2,4 bar (1,5 Bar voreingestellt)
Max. Betriebsdruck 10 bar
Für Pumpen bis max. 1,5 kW / 16 A
Max. Flüssigkeitstemperatur 55°C
Schutzgrad IP 65
Mit Trockenlaufschutz (automat. Rücksetzung)
Gewicht 1,0 kg

PRESFLO VARIO Elektron.Pumpensteuerung , 230 V

inkl. Manometer, mit Kabel und Stecker
inkl. Manometer, mit Kabel und Stecker

Art. Nr. 1695002

Abmessungen Eingang/Ausgang 1" x 1" aG
Wiedereinschaltdruck 0,8 - 2,4 bar (1,5 Bar voreingestellt)
Max. Betriebsdruck 10 bar
Für Pumpen bis max. 1,5 kW / 16 A
Max. Flüssigkeitstemperatur 55°C
Schutzgrad IP 65
Mit Trockenlaufschutz (automat. Rücksetzung)
Gewicht 1,3 kg

PRESFLO VARIO Elektron.Pumpensteuerung , 230 V

incl. Manometer, ohne Kabel und Stecker
incl. Manometer, ohne Kabel und Stecker

Art. Nr. 1695001

Eingang/Ausgang 1" x 1" aG
Wiedereinschaltdruck 0,8 - 2,4 bar (1,5 Bar voreingestellt)
Max. Betriebsdruck 10 bar
Für Pumpen bis max. 1,5 kW / 16 A
Max. Flüssigkeitstemperatur 55°C
Schutzgrad IP 65
Mit Trockenlaufschutz (automat. Rücksetzung)
Gewicht 1,1 kg

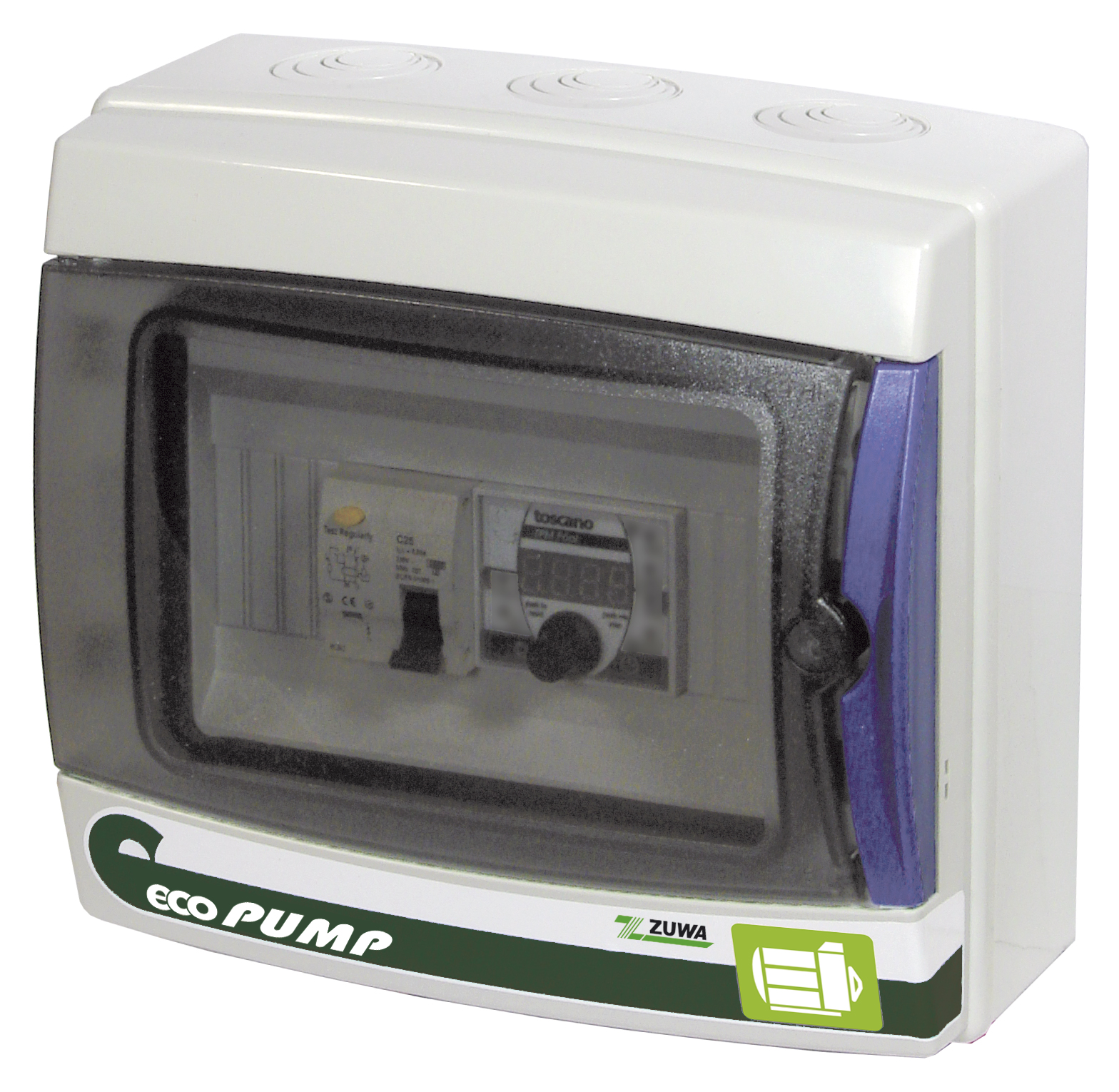

Pumpensteuerung ECO PUMP, 230 V

Digitalsteuerung und Pumpenschutz
Digitalsteuerung und Pumpenschutz

Art. Nr. 169020

- Versorgungsspannung 230 V AC
- Schutz: Überlast, Unterlast, Phasenausfall,
überhöhte Startfrequenz
- 4-stelliges LED Display
- Pumpenausgang (PUMP): Max. 12A
- Hilfsausgänge: Niedriges Niveau (LEVEL) und Alarm (ALARM)
5A max.
- Max. Stromeinstellung: Auto-0.6 bis.40A (Auslösung nach 7 Sek.)
- Min. Stromeinstellung: OFF-0.5 bis 40A (Auslösung nach 4 Sek.
mit 20 Sek. Start-Verzögerung)
- Rückstellzeit: OFF-3 Min. bis 240 Min.
- Max. Kabelquerschnitt: 4 mm² (Spannung) /
2,5 mm² (Steuerung)
- IP65
- Temperatur -10° bis 55°C

Abmessungen B 235 x H 245 x T 110 mm

Gewicht 1,7 kg

Pumpensteuerung ECO PUMP, 400 V

Digitalsteuerung und Pumpenschutz
Digitalsteuerung und Pumpenschutz

Art. Nr. 169020400

- Versorgungsspannung 400 V AC
- Schutz: Überlast, Unterlast, Phasenausfall,
überhöhte Startfrequenz
- 4-stelliges LED Display
- Pumpenausgang (PUMP): Max. 16A
- Hilfsausgänge: Niedriges Niveau (LEVEL) und Alarm (ALARM)
5A max.
- Max. Stromeinstellung: Auto-0.6 bis.40A (Auslösung nach 7 Sek.)
- Min. Stromeinstellung: OFF-0.5 bis 40A (Auslösung nach 4 Sek.
mit 20 Sek. Start-Verzögerung)
- Rückstellzeit: OFF-3 Min. bis 240 Min.
- Max. Kabelquerschnitt: 4 mm² (Spannung) /
2,5 mm² (Steuerung)
- IP65
- Temperatur -10° bis 55°C

Abmessungen B 235 x H 245 x T 110 mm

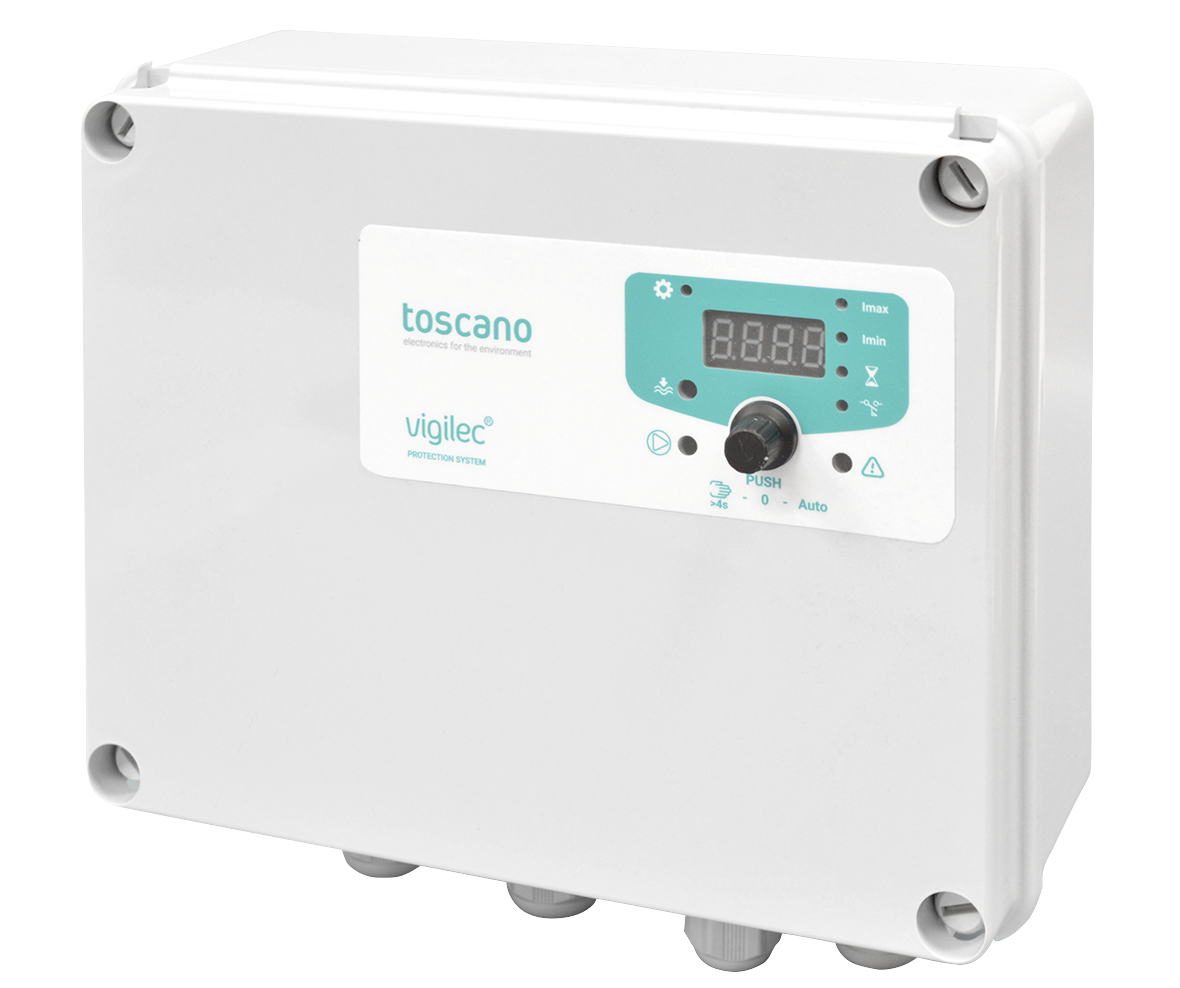

Pumpensteuerung V1N VIGILEC MINI

230/400 V AC, bis 16A
230/400 V AC, bis 16A

Art. Nr. 169013A

Multifunktionales Schalt- und Steuergerät
für Wechsel- und Drehstrompumpen.

Trockenlaufschutz mit Motorstrommessung
oder wahlweise Sonden oder Schwimmerschalter
- Phasenausfallschutz
- Versorgungsspannung 230/400 VAC (wählbar)
- Max. zulässige Spannungsschwankungen +/-20%
- Max. Stromstärke 16 Amp AC3
- Schutz: Überlast, Unterlast, Hochfrequenz
Überlasteinstellung (I max.) 0,6-20,0 Amp
Reaktionszeit bei Überlast 7 Sek.
Unterlasteinstellung (l min.) OFF-0,5-19,8 Amp (Steuerung)
Reaktionszeit bei Unterlast 4 Sek.
- Display 4-stellig LED
- IP 56, Mindestlast 0,5 A
- Externer Eingang ON/OFF

Abmessungen 255 x 195 x 95 mm
Gewicht 2,2 kg

Optional: Sonden Art. 169000

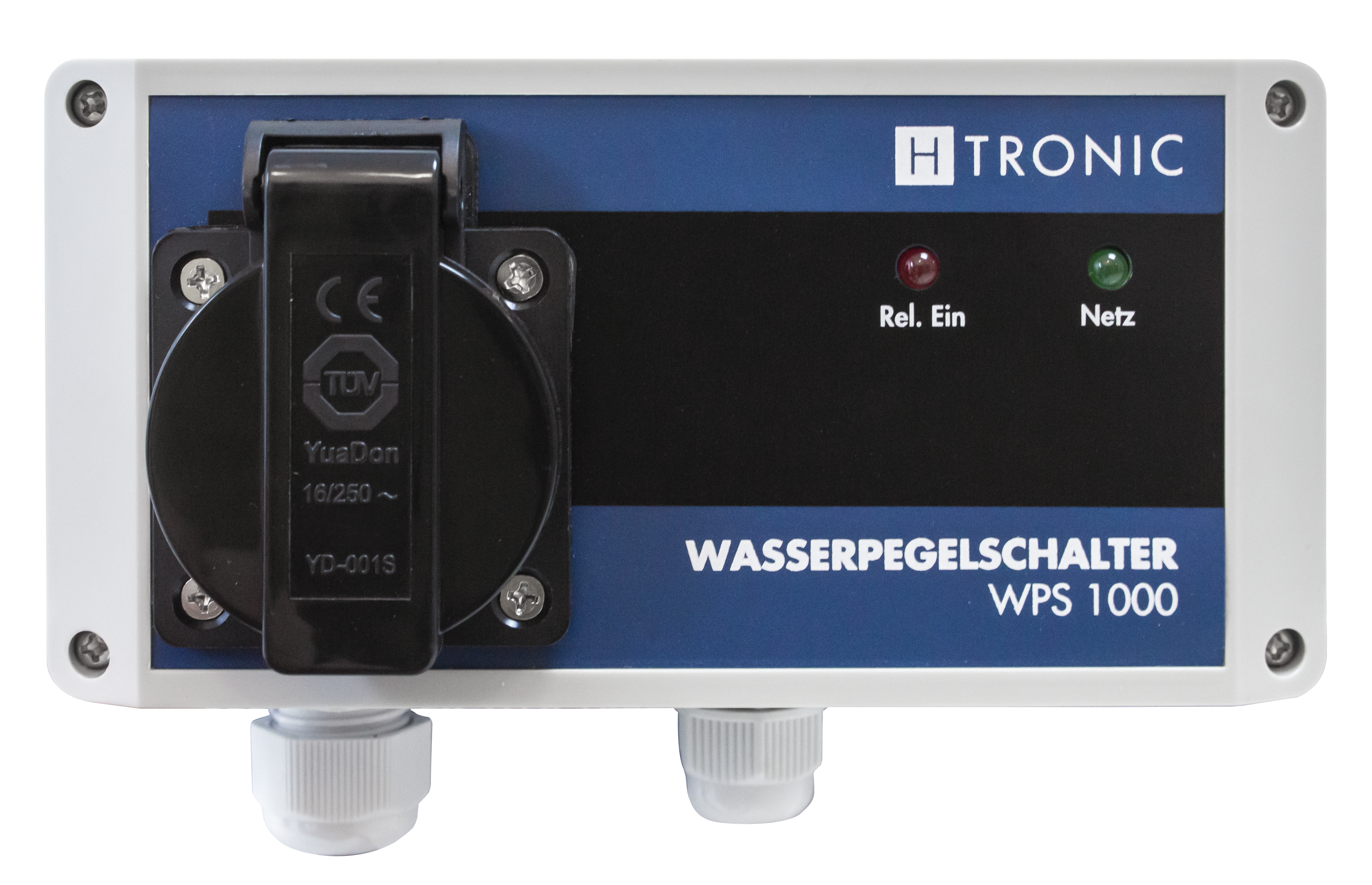

Universal Pumpensteuerung WPS, 230V

inkl. Wassersensor und ca. 10 m Sensorleitung
inkl. Wassersensor und ca. 10 m Sensorleitung

Art. Nr. UPS02

Zur automatischen Pegelüberwachung von leitenden Flüssigkeiten
Betriebs- und Ausgangsspannung: 230 V/50 Hz
Leistungsaufnahme: Max. 1,5 W (Stand-by)
Schaltleistung: Max. 3000 W
Netzanschlußleitung 1,5 m
Schutzklasse: IP 20
Ausschaltverzögerung: Ca. 20 Sek.
Min. Temperatur: - 15°C / max. Temperatur 40°C

Abmessungen 160 x 60 x 80 mm (LxBxH)
Gewicht 0,900 kg
