Membranpumpen – Vielseitige Technik für verschiedene Flüssigkeiten
Membranpumpen sind robuste, zuverlässige Verdrängerpumpen, die speziell für die Förderung unterschiedlichster Flüssigkeiten entwickelt wurden. Sie arbeiten schonend, selbstansaugend und trockenlaufsicher – und sind dadurch ideal für viele Anwendungen in der Landwirtschaft, im Werkstattbereich und in der Industrie.

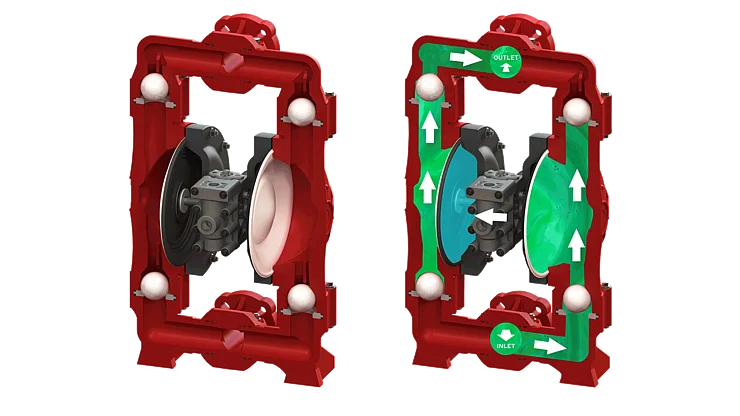

Funktionsweise einer Membranpumpe
Membranpumpen gehören zur Gruppe der Verdrängerpumpen und arbeiten mit einer flexiblen Membran, die durch eine mechanische Bewegung Flüssigkeit ansaugt und weiterfördert. Die Funktion basiert auf einem einfachen, aber sehr effektiven Prinzip:
- Ansaughub:
Die Membran wird nach hinten gezogen (z. B. über eine Exzenterwelle oder einen Pneumatikantrieb). Dadurch entsteht im Pumpengehäuse ein Unterdruck, der die Flüssigkeit durch ein Einlassventil in die Pumpenkammer saugt.
- Druckhub:
Anschließend wird die Membran wieder in ihre Ausgangsposition gedrückt. Der erzeugte Druck schließt das Einlassventil und öffnet gleichzeitig das Auslassventil. So wird die Flüssigkeit aus der Pumpe herausgedrückt.
Dieser Zyklus wiederholt sich kontinuierlich und sorgt für einen gleichmäßigen Förderstrom. Die Ventile (meist Kugelventile oder Klappen) verhindern dabei zuverlässig den Rückfluss der Flüssigkeit.
Vorteile des Membranpumpen-Prinzips:
- Selbstansaugend (auch bei trockener Leitung)
- Trockenlaufsicher – kein Schaden bei kurzfristigen Betrieb ohne Medium
- Geeignet für aggressive oder empfindliche Medien
- Wartungsarm – da keine rotierenden Dichtungen im Medium
- Hohe chemische Beständigkeit (je nach Materialauswahl)
Medienvielfalt trifft auf Technologie der Druckluftmembranpumpen:
- Chemikalien
- Lösungsmittel
- Farben
- Lacke
- Kraftstoffe
- Öle
- Klebstoffe
- Leim
- Tinte
- Lebensmittel
- Pflanzenmittel
- und vieles mehr
Egal ob Sie eine Lösung für die industrielle Dosierung suchen, den Werkstatteinsatz oder landwirtschaftliche Spritztechnik – wir bieten Ihnen die passende Membranpumpe für Ihre Anwendung.
Die Modelle im Überblick

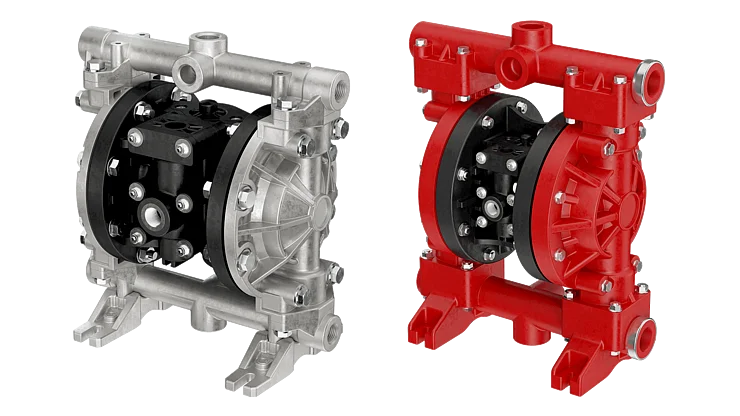

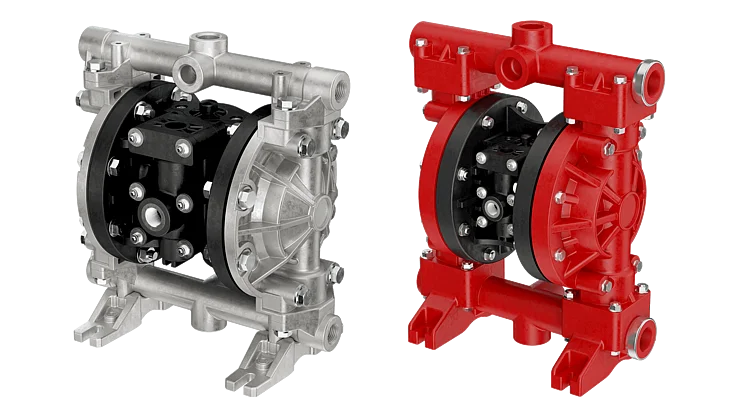

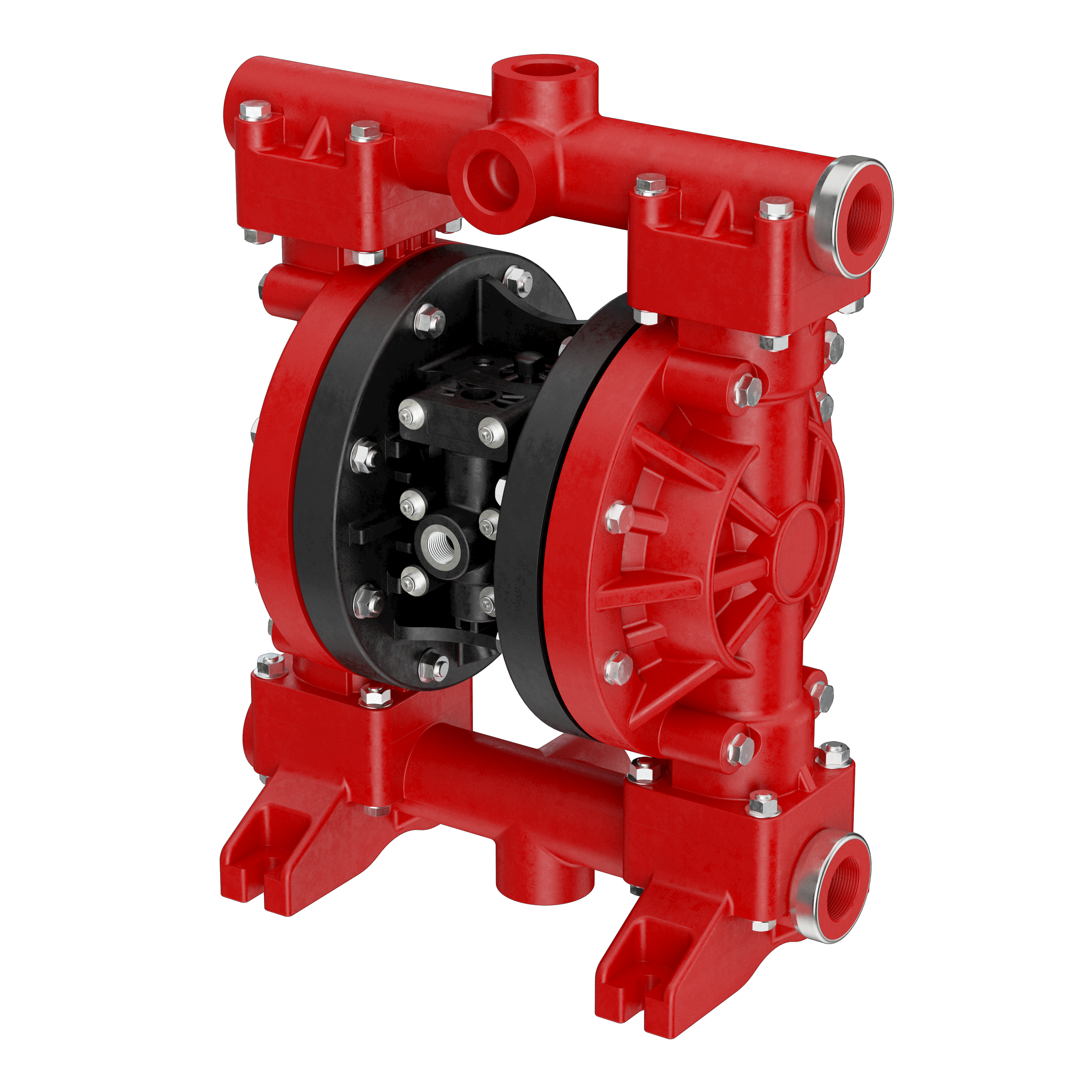

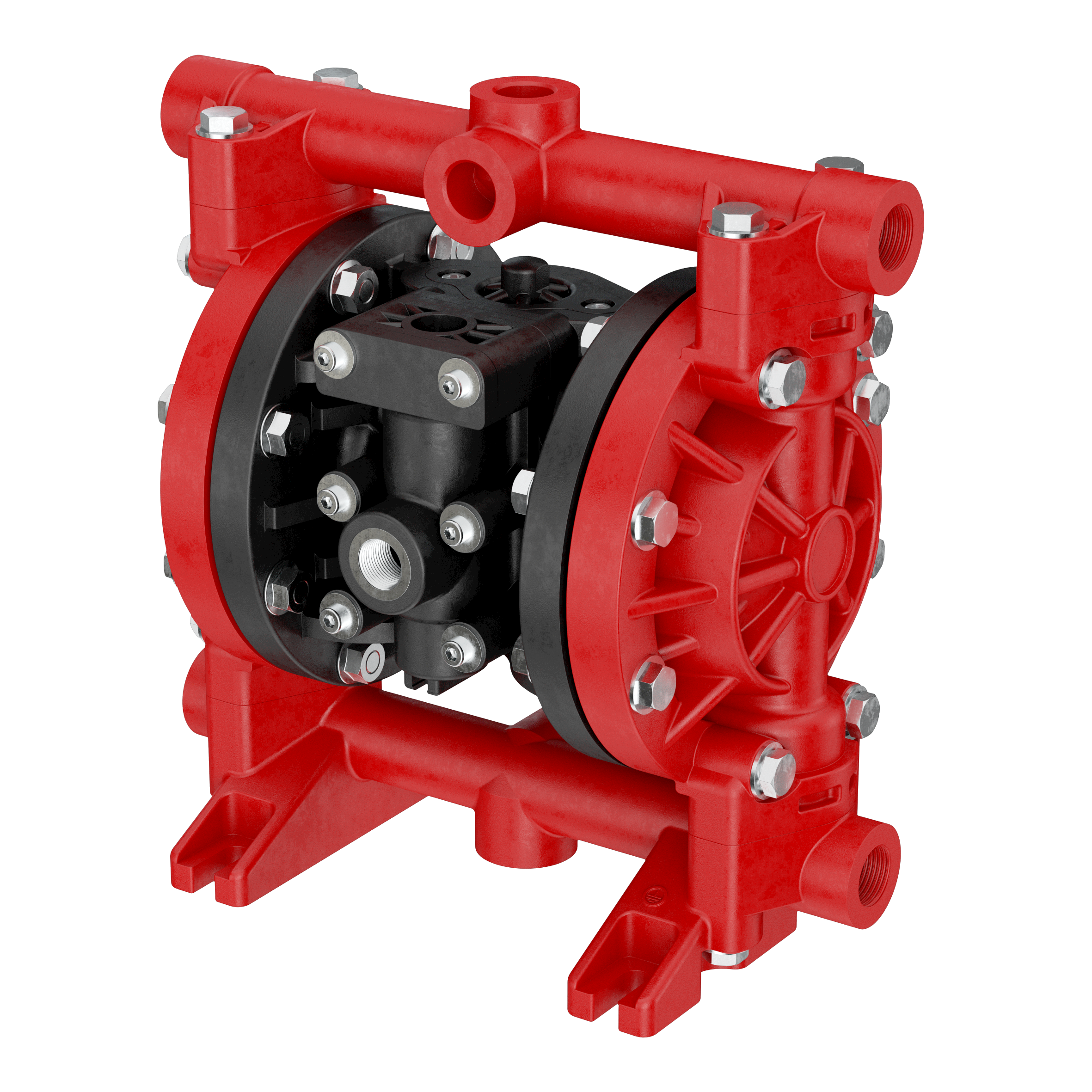

Pro-One Serie
Die überarbeiteten Druckluftmembranpumpen bieten ein innovatives Luftverteiler-Design, das eine besonders einfache Wartung und Reparatur ermöglicht. Das integrierte Anti-Stall-System sorgt für einen unterbrechungsfreien Betrieb – mit reduziertem Luftverbrauch und deutlich geringerer Geräuschentwicklung.
Das Gehäuse besteht aus hochleistungsfähigem, verstärktem technischen Polymer. Dieses Material garantiert höchste Beständigkeit gegenüber aggressiven Medien und eine außergewöhnlich lange Lebensdauer – ideal für den zuverlässigen Einsatz in anspruchsvollen Industrieumgebungen.
Ihre Vorteile auf einen Blick
- bis zu 30 % weniger Luftverbrauch
- 10 dB leiser – für eine deutlich angenehmere Arbeitsumgebung
- IoT-ready – elektronische Überwachung nachrüstbar
- flexible Anschlusspositionen – für eine einfache Installation
- Flussrichtungsänderung erhältlich
- verschiedene Werkstoffe möglich:

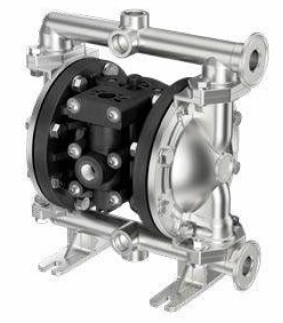

- Edelstahl
- Polypropylen (PP)

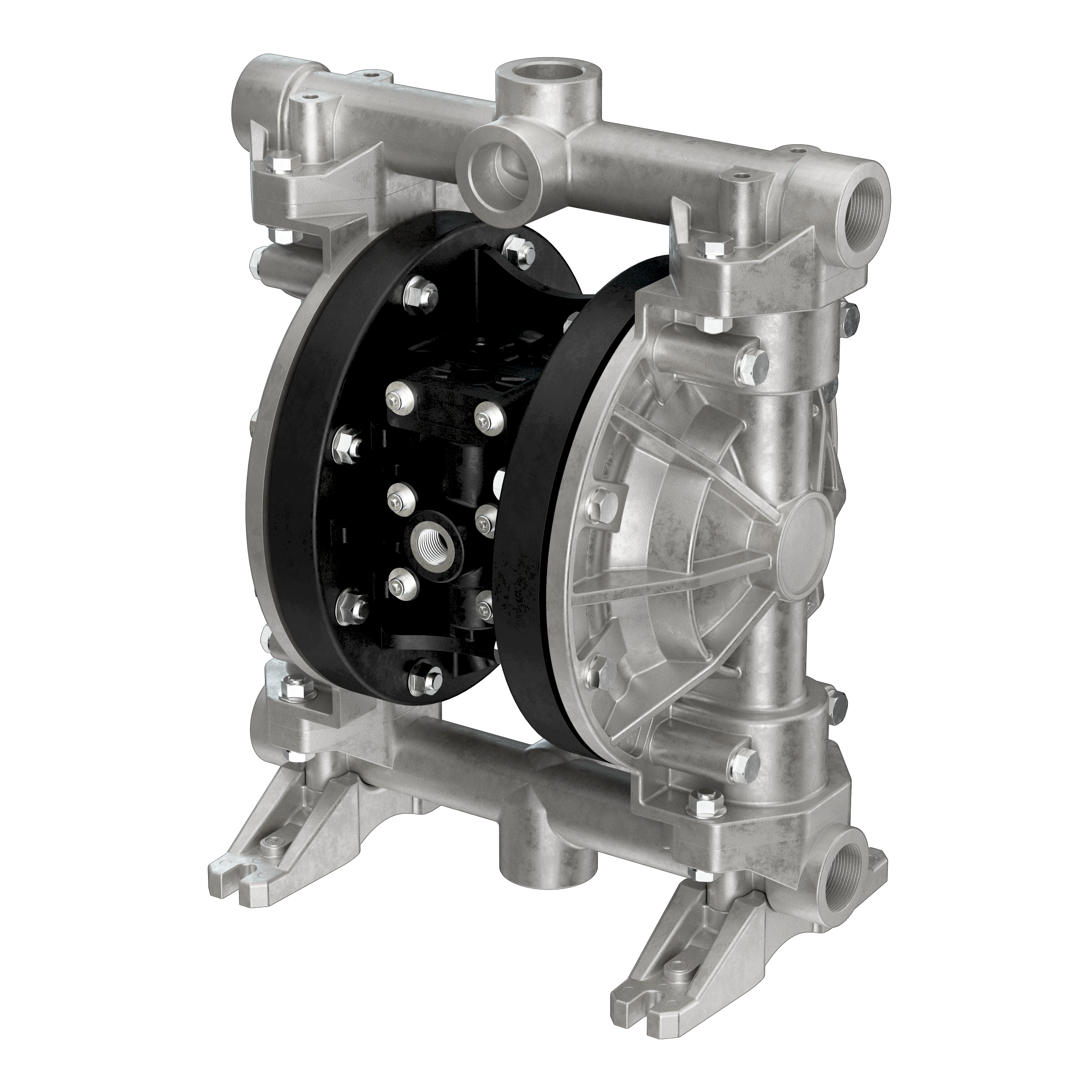

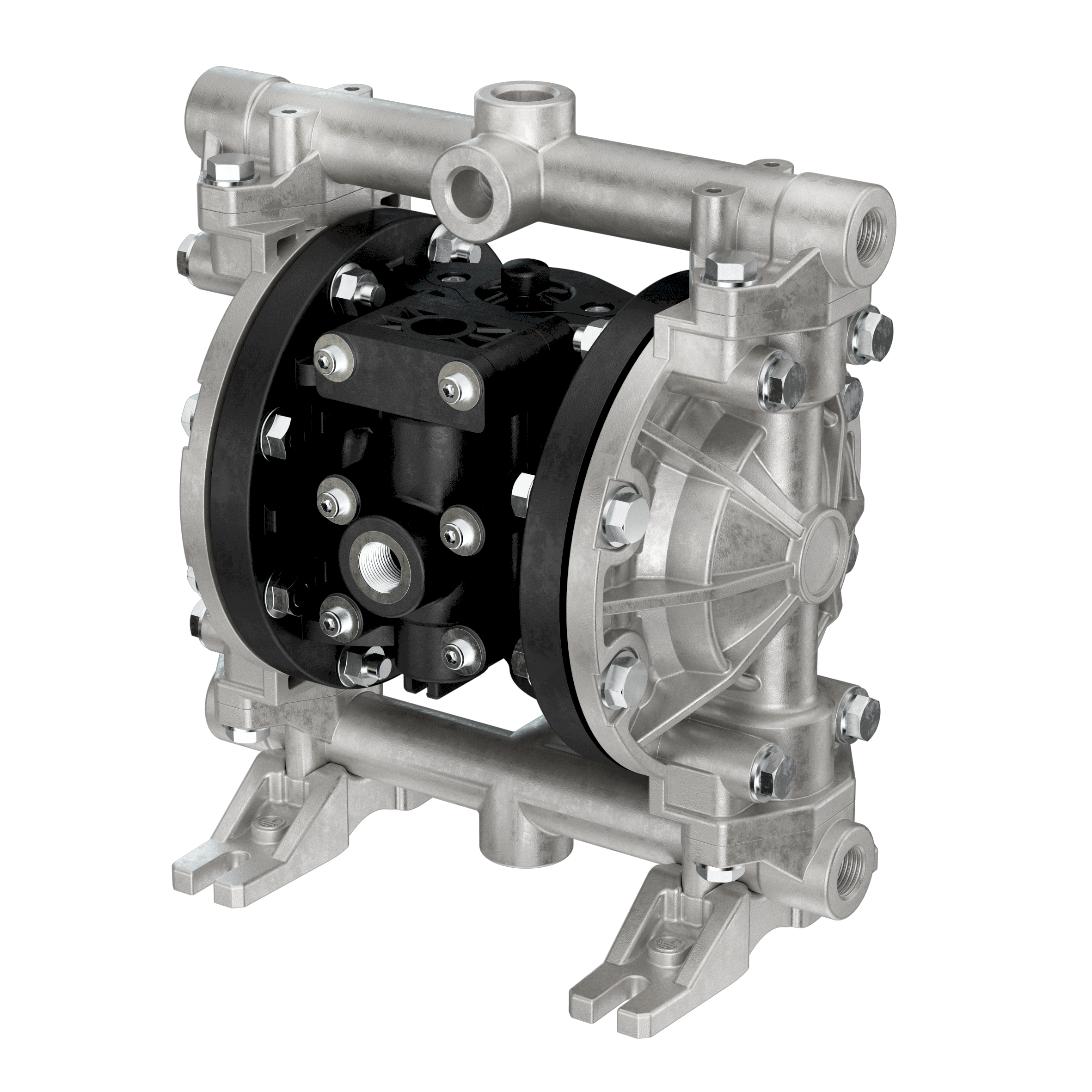

- Aluminium
Zubehör

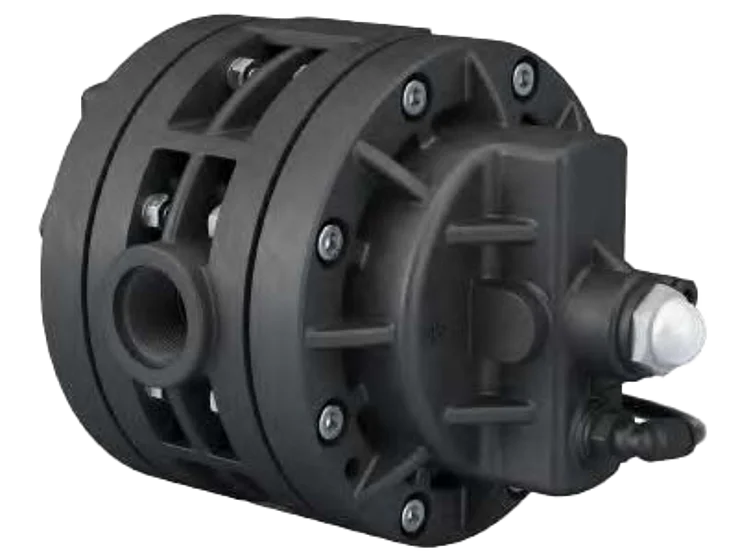

Pulsationsdämpfer
Die No Pulse (NP) Serie stellt den neuesten Stand der Technik bei dynamischen
Membranpulsationsdämpfern zur Reduzierung von Vibrationen und Durchflussschwankungen dar.
- Sie verfügen über eine DOPPELTE MEMBRAN und einen DIREKTEN FLUSSWEG
- Während des Betriebs verbrauchen sie keine Luft
- Sie können mit verschiedenen Konstruktionsmaterialien konfiguriert werden, abhängig vom
verarbeiteten Medium

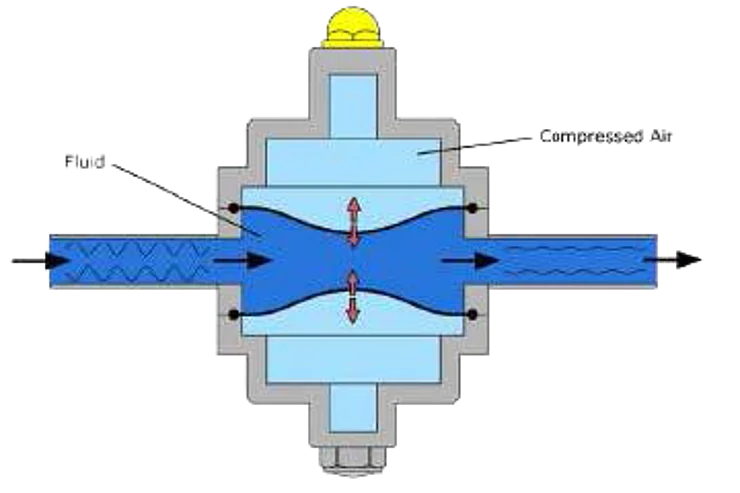

Funktionsprinzip
Wenn die Flüssigkeit in den Pulsationsdämpfer eintritt, absorbieren die Membranen die Pulsation und geben das
Flüssigkeitsvolumen bei Druck- und Durchflussabfall wieder ab. Die Membranen arbeiten dank eines unter Druck stehenden Luftkissens, das sich automatisch entsprechend dem Flüssigkeitsdruck einstellt.

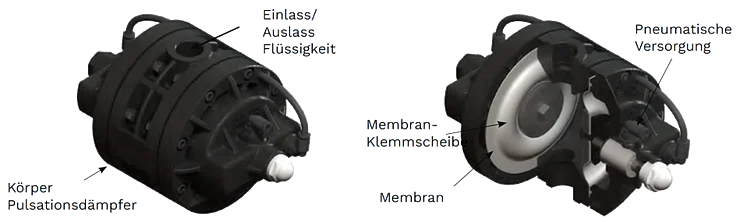

Hauptkomponenten
Technische Merkmale
- pneumatischer Betrieb
- max. Fördermengen bis zu 600 l/min
- lange Lebensdauer
- keine elektrischen Komponenten
- Förderdruck max. 8 bar
- einfache Montage
- konfigurierbare Konstruktionsmaterialien

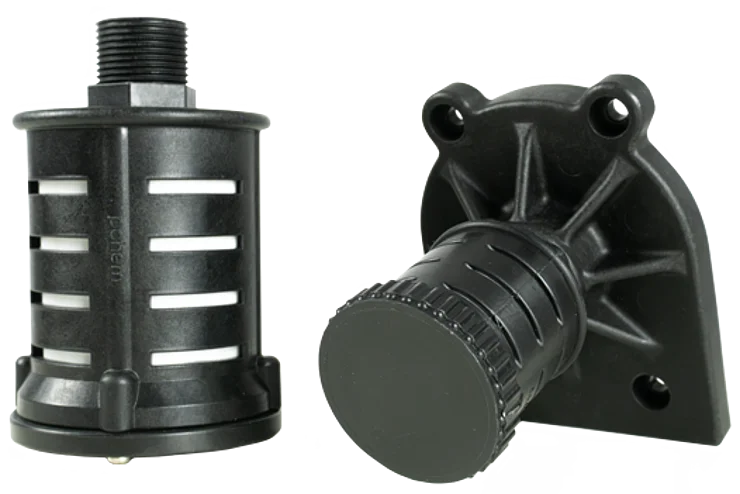

Schalldämpfer
Hochleistungs-Zusatzschalldämpfer
Dieser Hochleistungs-Zusatzschalldämpfer wurde speziell für Druckluftmembranpumpen entwickelt, um die Geräuschentwicklung beim Betrieb effektiv zu reduzieren. Als Ergänzung sorgt er für eine deutliche Verringerung der Abluftgeräusche und trägt so zu einer angenehmeren und leiseren Arbeitsumgebung bei.

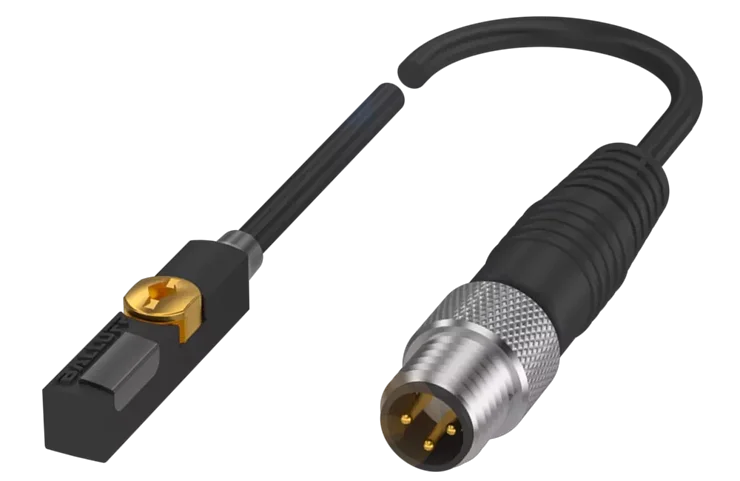

Sensor
Elektronische Pumpenüberwachung
Der magnetische Sensor ermöglicht die Überwachung der Betriebsfrequenz der Pumpen der PRO ONE Serie. Er ist schnell und einfach am Pumpengehäuse zu installieren, dort wo ein spezieller Anschluss vorgesehen ist.
PCHEM Pro One Pumpen sind ab Werk für die Integration mit elektronischen Überwachungssystemen vorbereitet (patentiert). Anwender können die Sensoren einfach installiseren, um folgendes zu ermöglichen:
- Durchflussmessung
- Luftverbrauchsüberwachung
- Trockenlauferkennung
- Betriebsleistungsstatistiken
- Überwachung der Flüssigkeitsviskosität
- Vorausschauende Wartung
- Anomalieerkennung

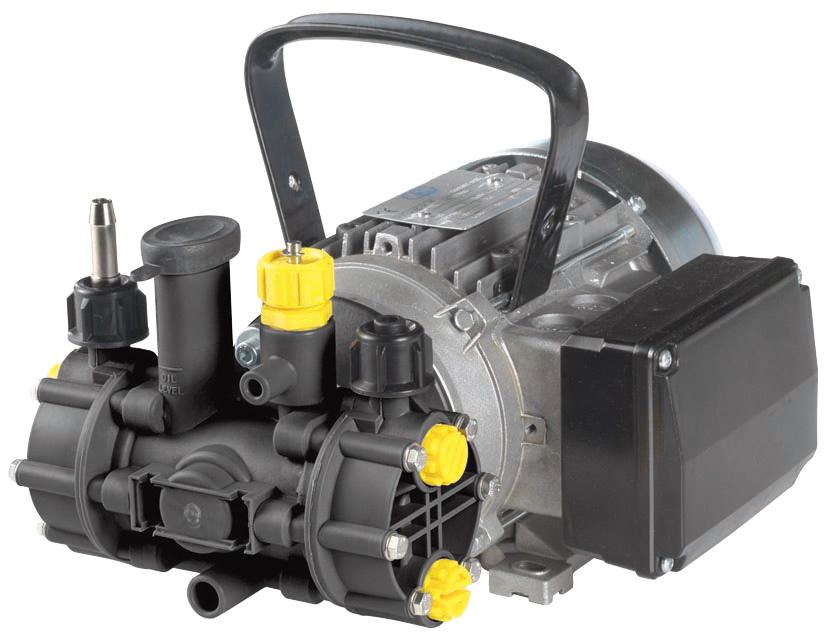

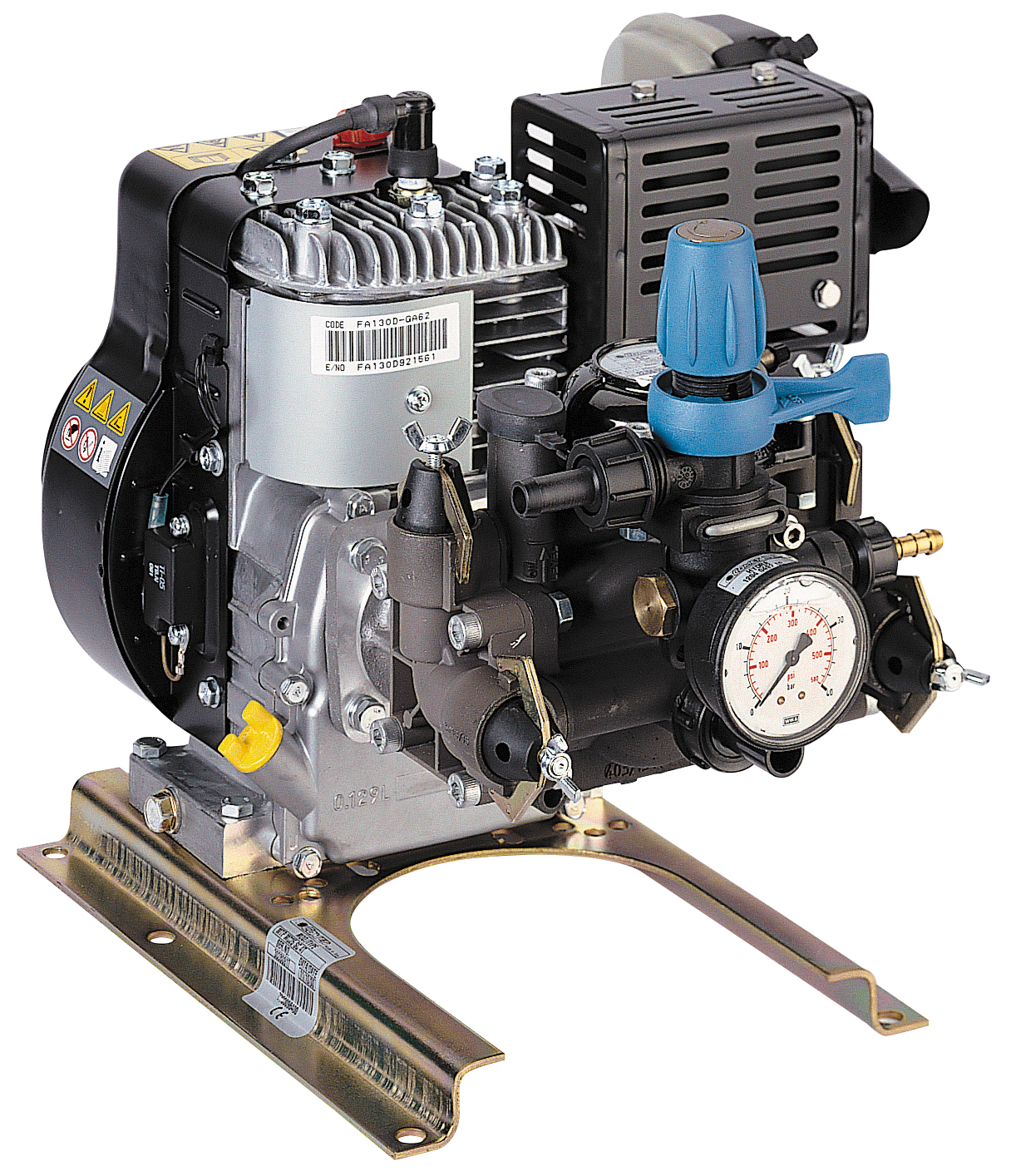

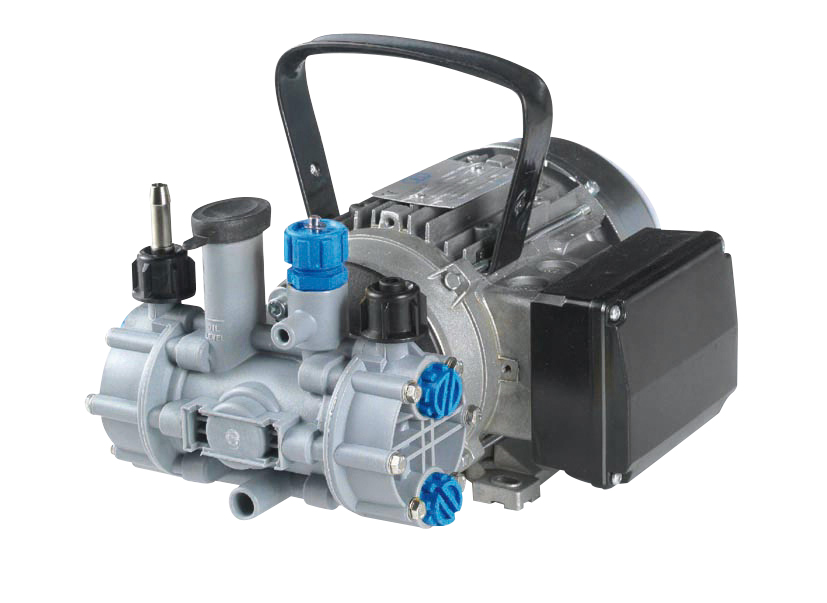

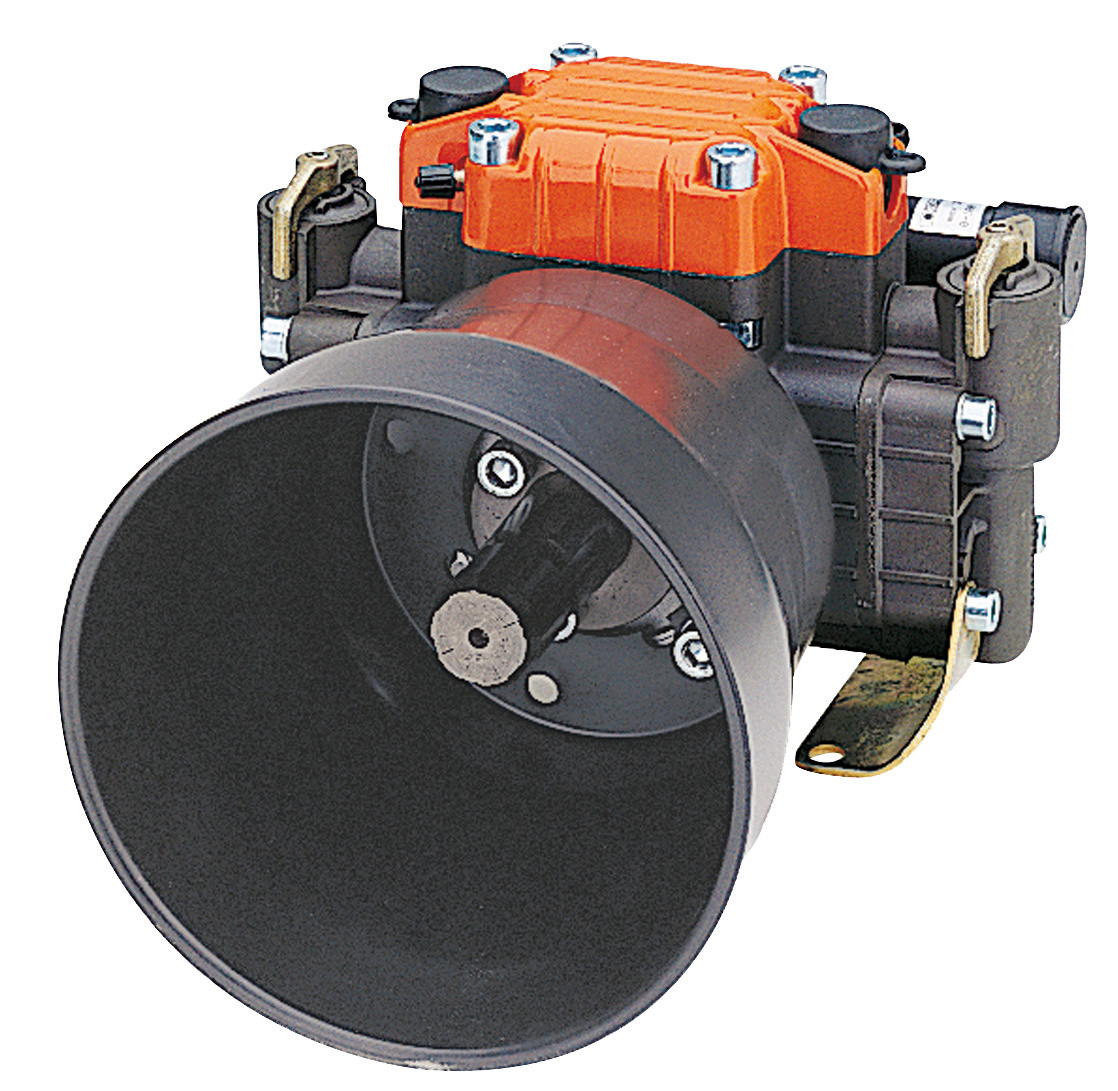

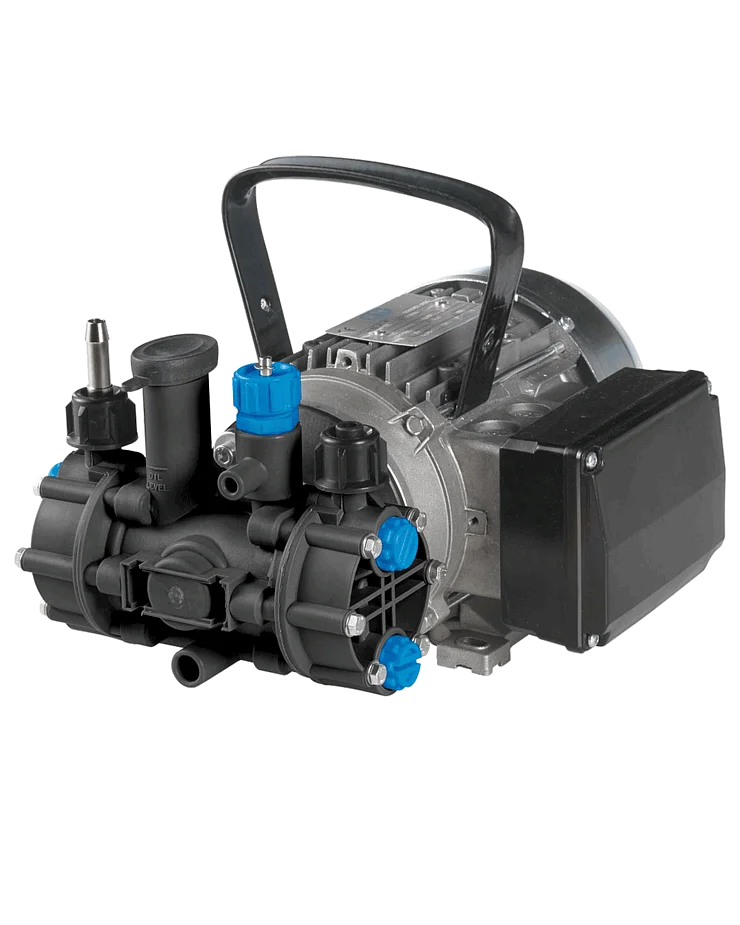

MC-Serie

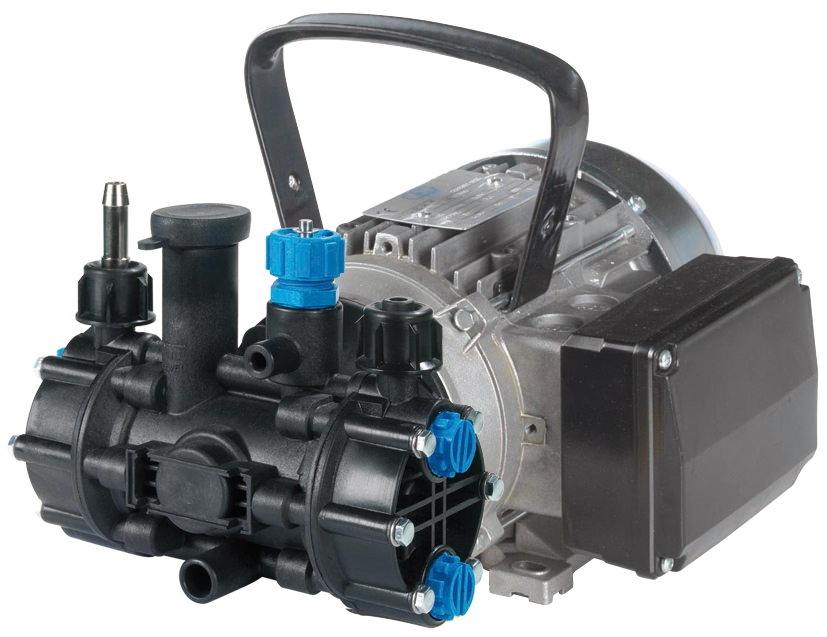

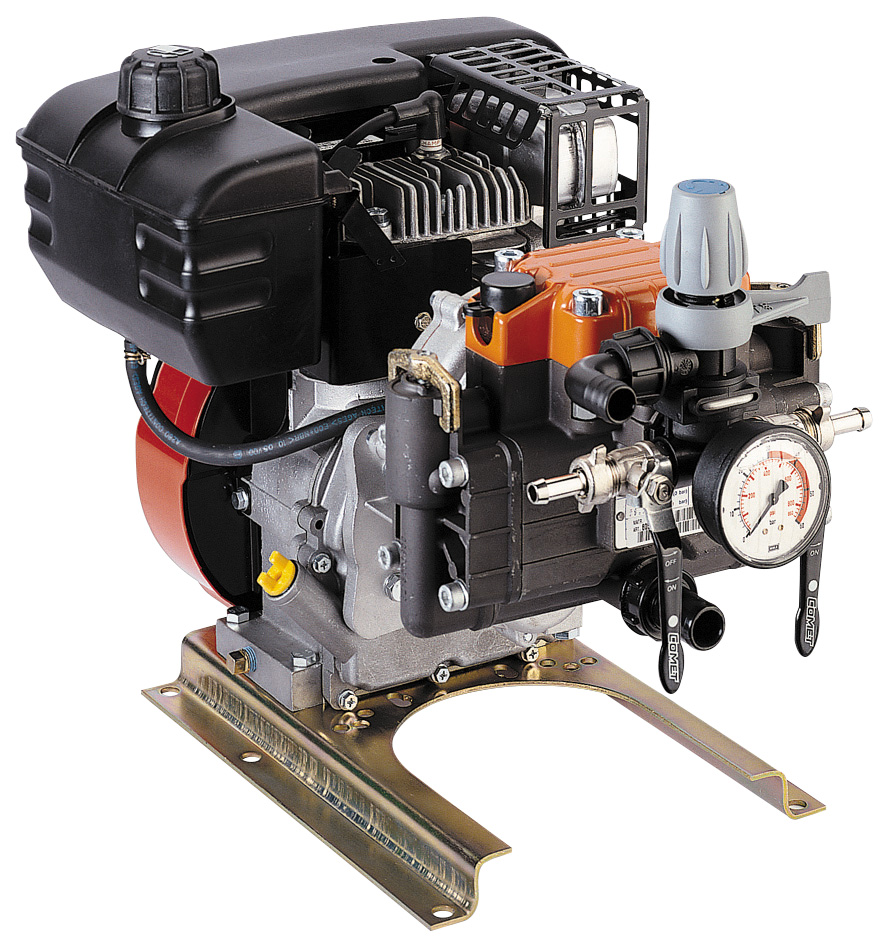

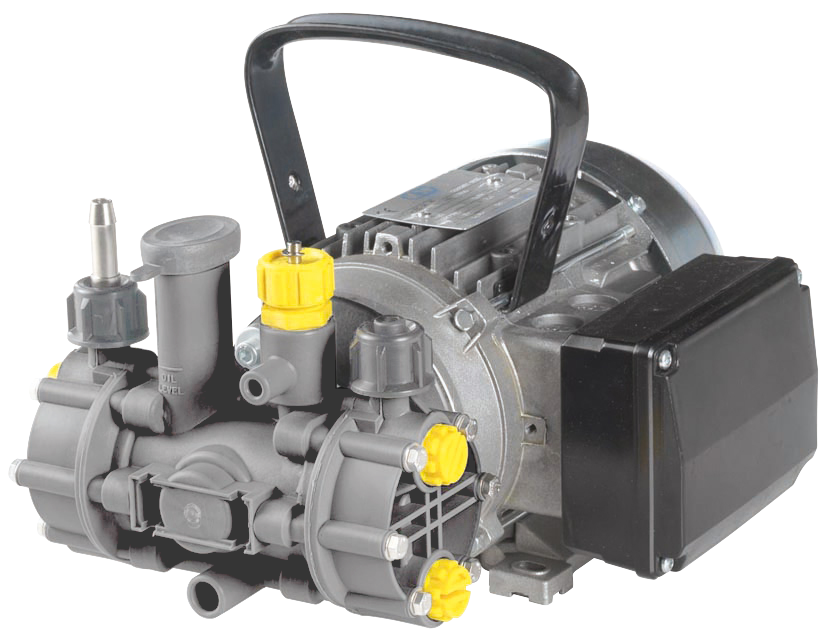

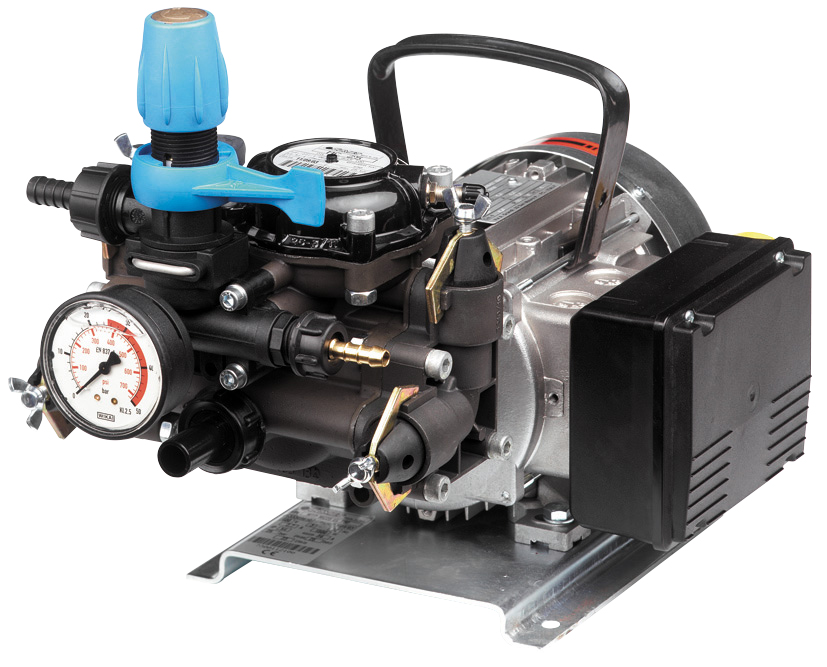

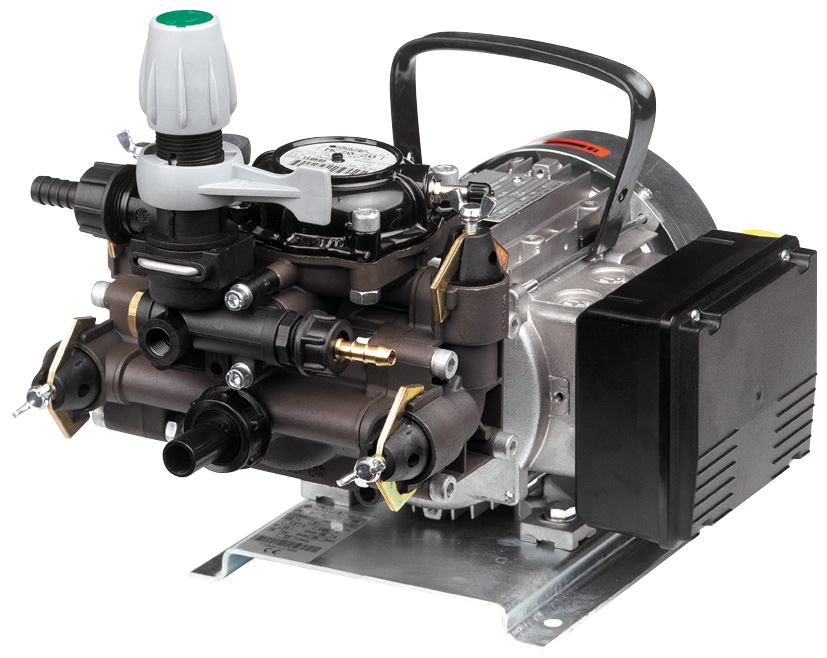

Die robusten Doppelkolbenmembranpumpen sind vielseitig einsetzbar im Landwirtschafts- und Reinigungsbereich. Sie fördern Flüssigkeiten gleichmäßig im mittleren Druckbereich und haben gute Ansaugeigenschaften. Hauptsächlich werden sie zum Ausbringen von Pflanzenschutzmitteln auf kleinen bis mittleren Flächen eingesetzt, sowie zur Stall-Desinfektion und zur Reinigung von PV – und Industrieanlagen.
Für den Einsatz mit Säuren gibt es eine spezielle, korrosionsbeständige Variante mit Propylengehäuse und Viton®-Membranen. Die Pumpen lassen sich flexibel auf verschiedenen Fahrzeugen montieren.

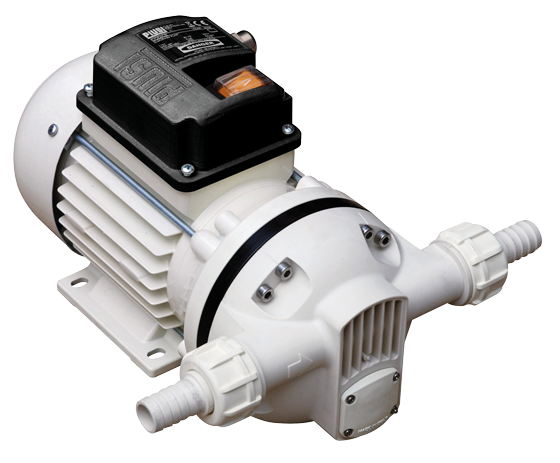

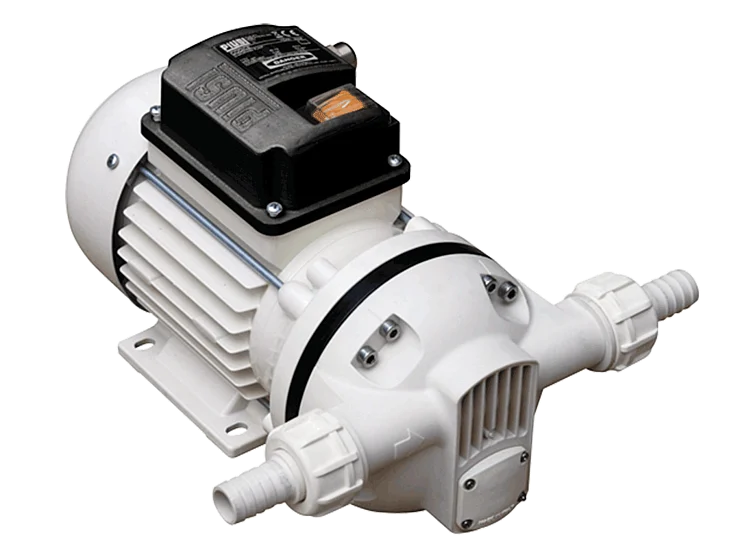

AdBlue® Membranpumpe
AdBlue® wird zur Reduzierung von Stickoxidemissionen in modernen Dieselmotoren eingesetzt und erfordert eine materialbeständige Fördertechnik. Unsere Membranpumpe ohne dynamische Dichtungen ist besonders wartungsarm und zuverlässig.
Der Pumpenkopf aus Technopolymeren macht sie ideal für AdBlue®, Frostschutzmittel und Wasser. Die Pumpe eignet sich optimal zum Um- und Abfüllen aus Fässern, IBCs oder Tanks und sorgt für einen sauberen und sicheren Förderprozess.
- Tülle für ¾“ Schlauchanschlussstück
- keine dynamischen Dichtungen
- 2 m Kabel mit Stecker (in 230, 12 und 24 V erhältlich)

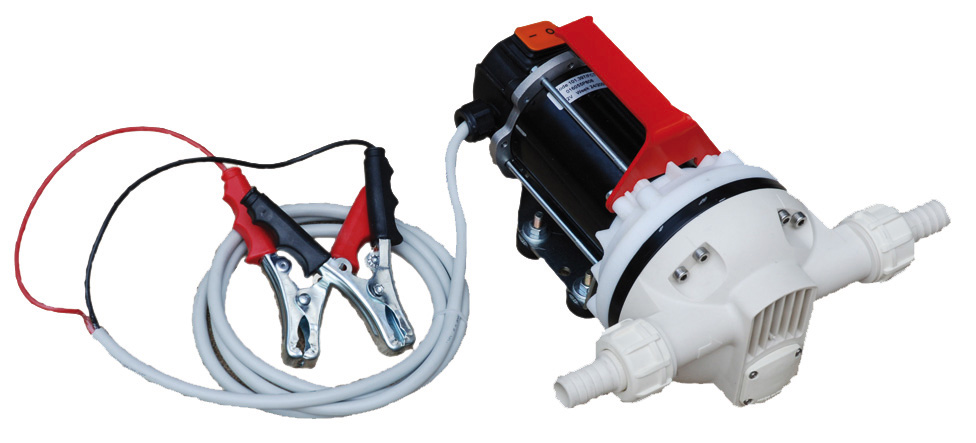

- DC-Pumpe mit Griff erhältlich
