Zählwerke

Literzähler sind für die Messung der Abgabemenge unerlässlich, denn Profis verlangen präzise, zuverlässige und robuste Geräte. Zählwerke eignen sich für unterschiedlichste Anwendungssektoren, darunter für Diesel, Öl und Lebensmittel. Unser Angebot von Durchflusszählern beinhaltet außerdem Modelle für kritische Einsatzbedingungen. Wir verfügen zum Beispiel über Literzähler für hohe Fördermengen oder über Pulser-Literzähler, die den gemessenen Durchfluss auf Ferndisplays anzeigen. Diese Lösung ist besonders beim Einsatz auf Nutzfahrzeugen und Baumaschinen von Vorteil.

Mechanische Zählwerke

Mechanische Zählwerke sind robust und einfach im Aufbau. Sie benötigen keine Batterien oder sonstige Spannungsversorgung. Somit sind sie eine zuverlässige Komponente für das Messen von Abgabemengen bei Kraftstoffen und Ölen. Ausgewählte Modelle sind auch mit ATEX Klassifizierung Gruppe II, Kat. 2GcIIB T=85 C (T6) verfügbar.

Unsere mechanischen Zählwerke können für unterschiedlichste Medien verwendet werden:

Diesel
Biodiesel HVO, XTL (GTL/BTL/CTL)
Biodiesel B8, B100
Heizöl
Pflanzenöle und Mineralöle
Benzin, E15
Kerosin
Aspen 2/4
AVGAS100/110L und JET A/A1

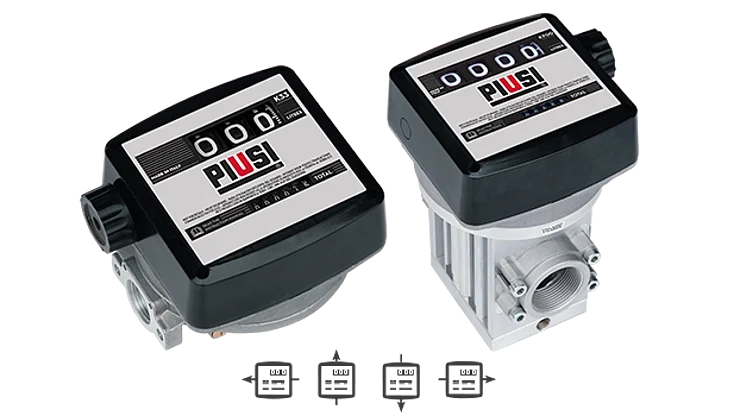

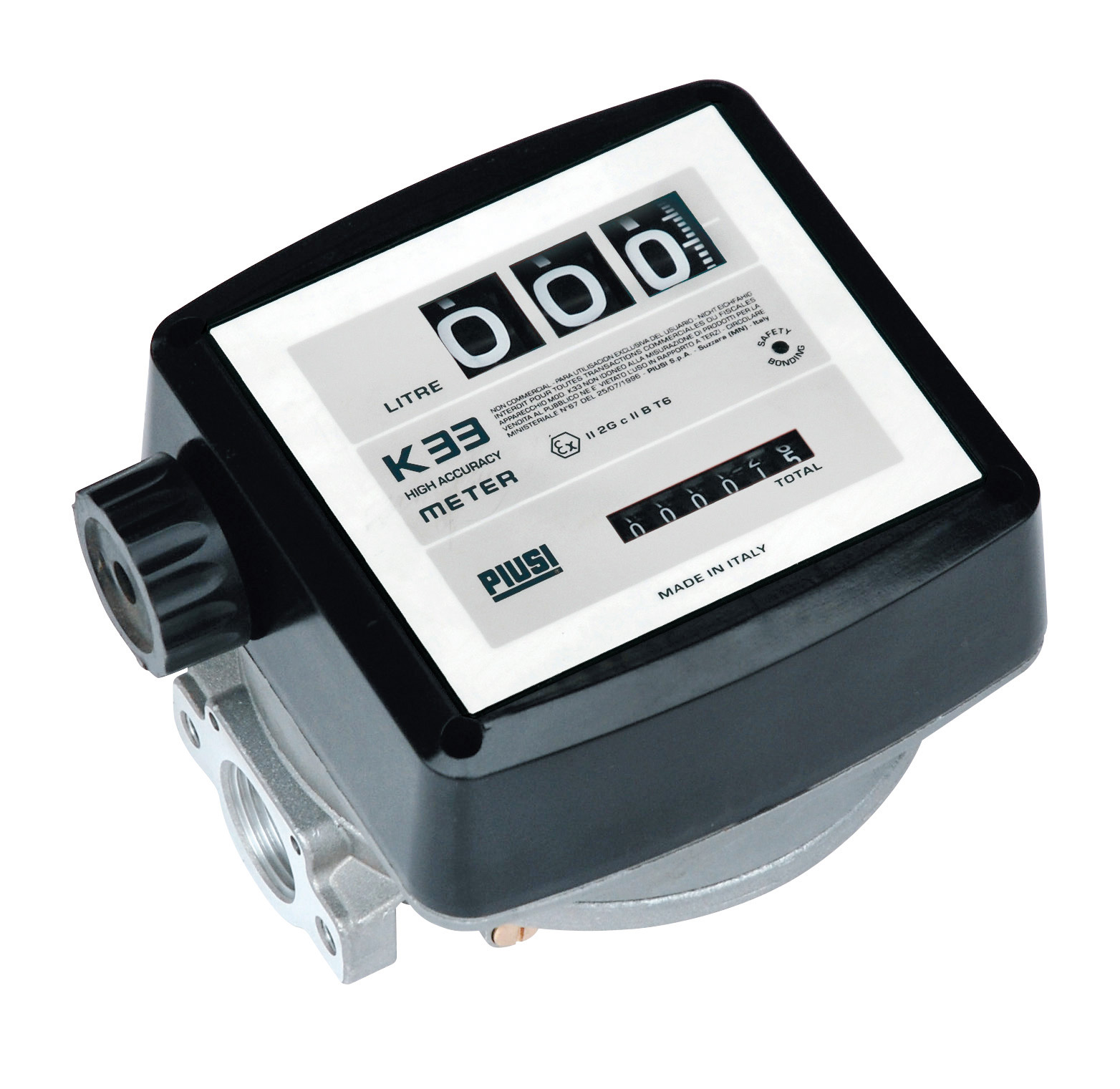

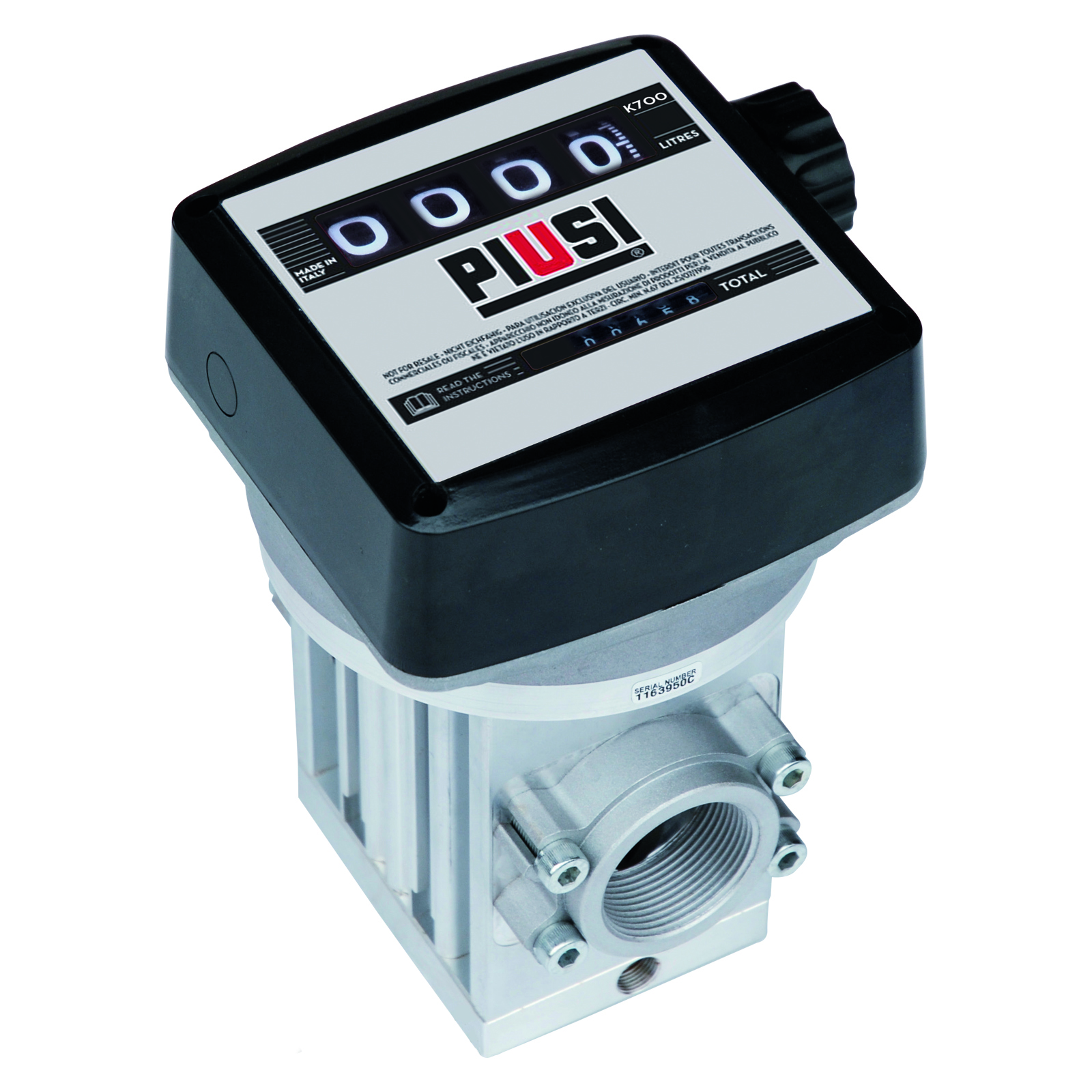

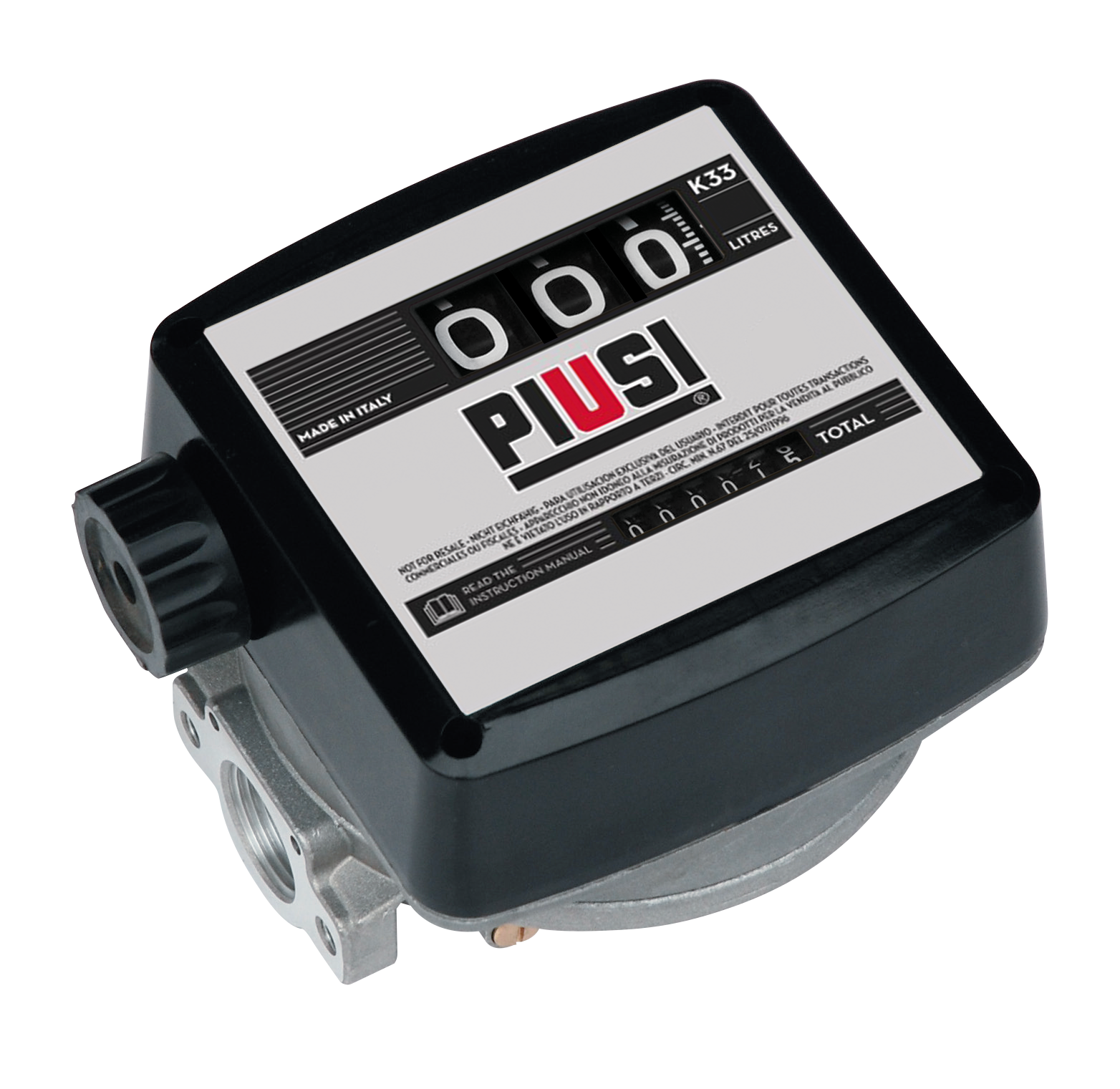

K33 + K700 - altbewährt und robus

Die altbewährten und robusten K33 und K700 mit gerader Flussrichtung bestechen mit hoher Zuverlässigkeit und hochwertigen Materialien.

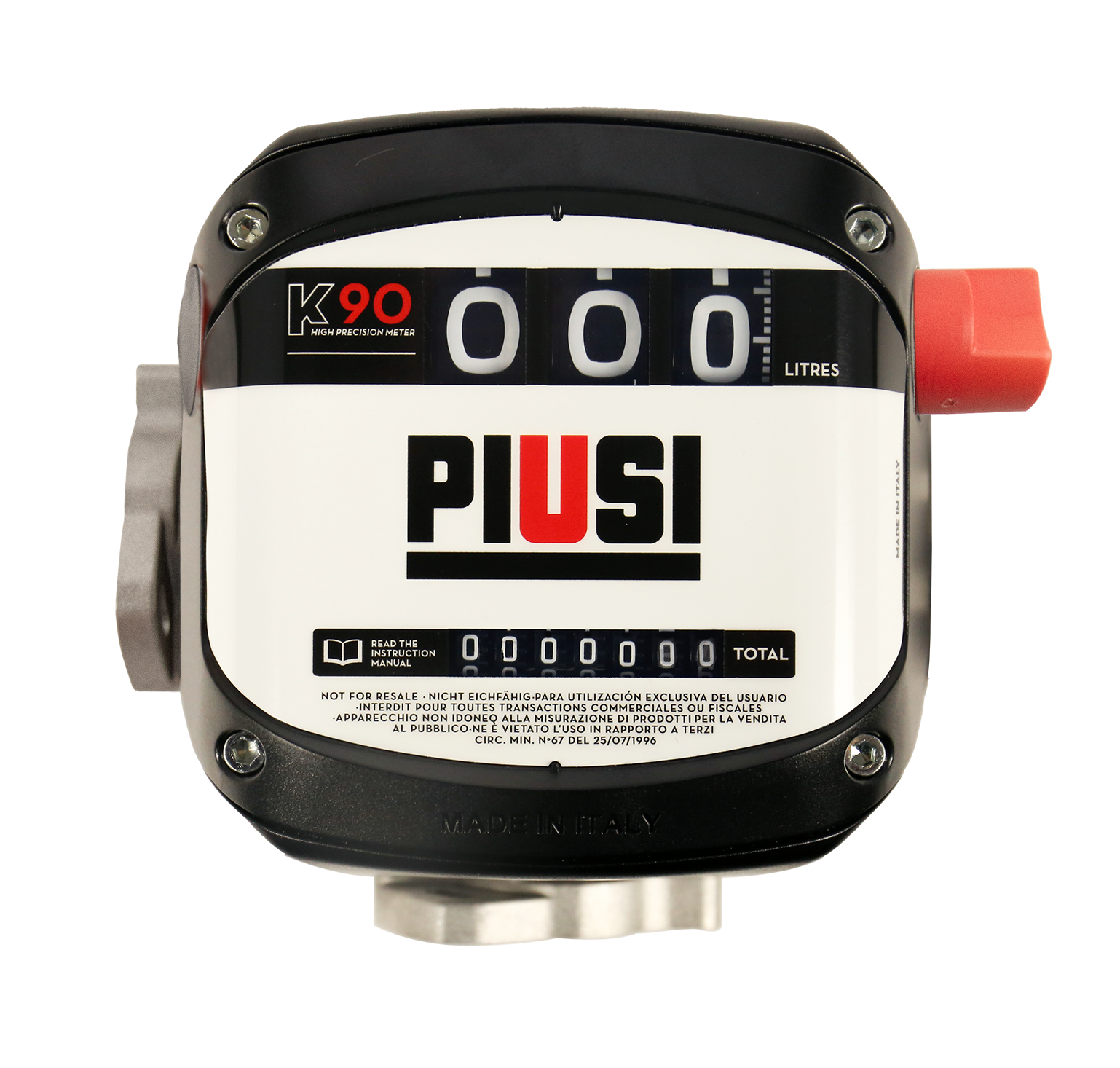

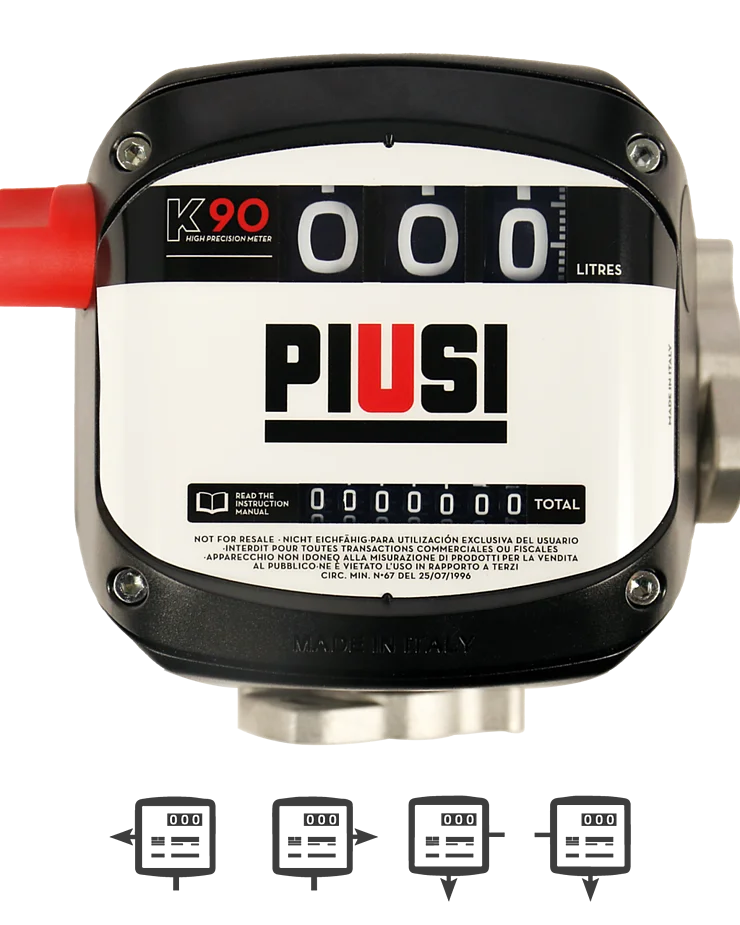

K90 - patentiertes Design und Funktionalität

Das neue K90 dient mit patentiertem Design und Funktionalität als optimale Ergänzung zu den Zählwerken K33. Mit der 90°-Fließrichtung spart es für viele Anwendungen Platz und zusätzliche Fittinge. Gerade bei engen Einbausituationen kommen die Vorteile des K90 voll zur Geltung.

Mit +/- 0,6 % Genauigkeit im Bereich von 50-70l / min ist das K90 unschlagbar bei den mechanischen Zählwerken.

Durchfluss 20-90 l/min
hohe Genauigkeit von +/- 0,8 %
(0,6 % im Bereich von 50-70 l/min)
max. Druck 3,5 bar
erweiterter Temperaturbereich bis -20°C

Medien: Diesel bis B8, HVO und XTL

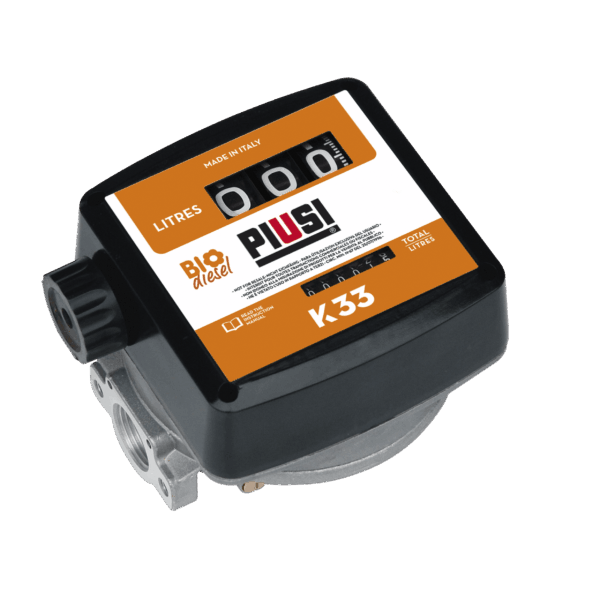

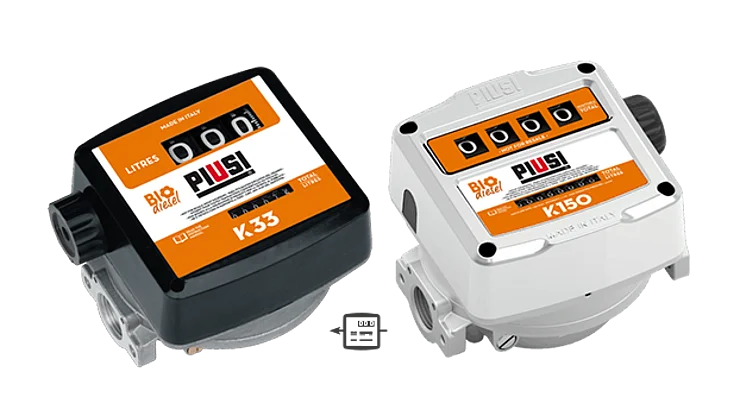

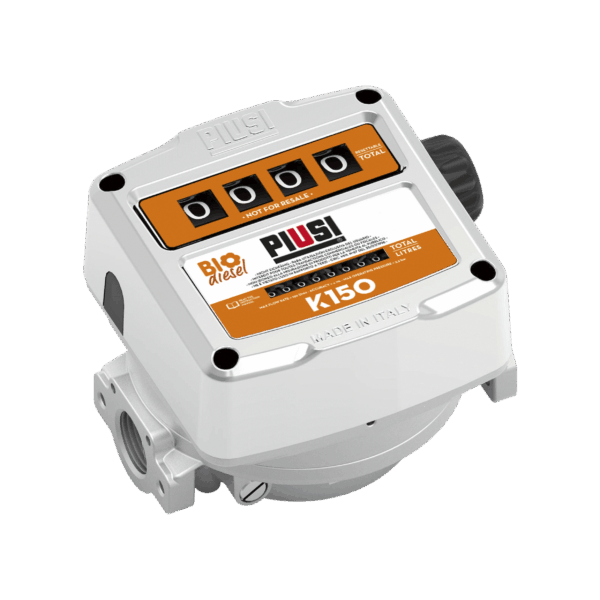

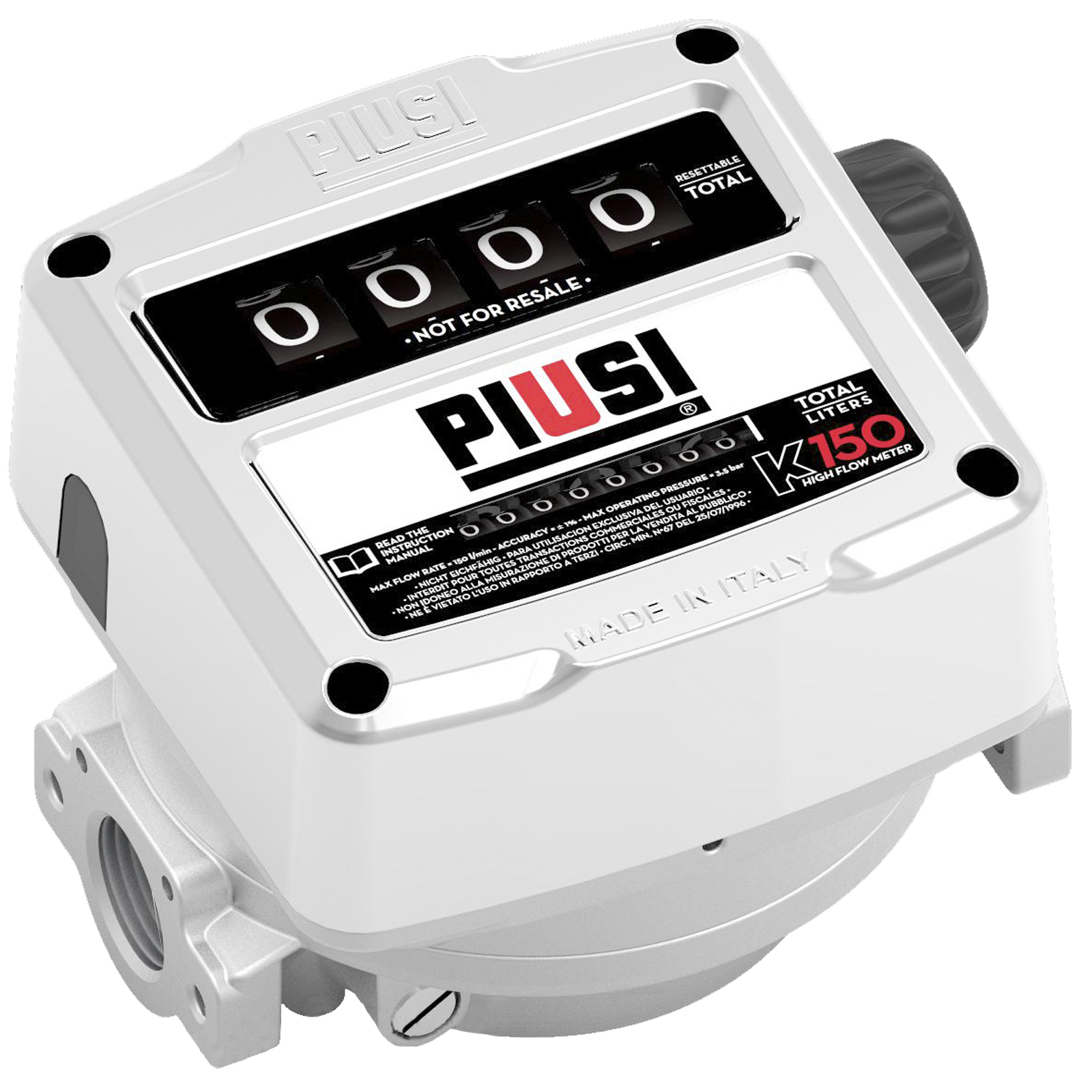

K33 und K150 für Biodiesel

Ab einem Anteil von >8 % Biodieselanteil kommt die Zählwerkreihe BIO zum Einsatz.

Verwendbare Medien:

Diesel
Biodiesel HVO, XTL (GTL/BTL/CTL)
Biodiesel B8, B100
Heizöl
Pflanzenöle und Mineralöle

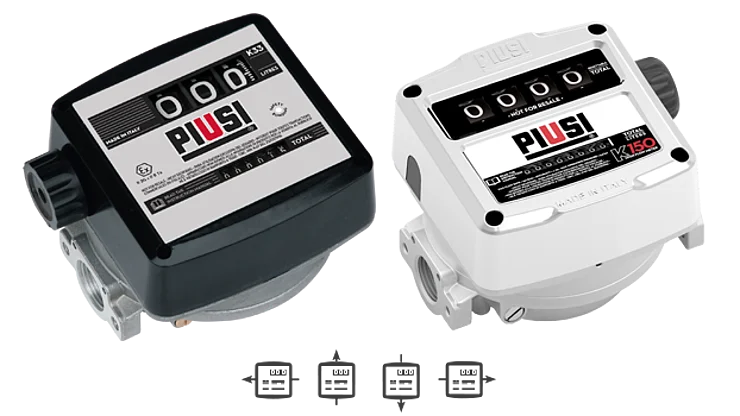

ATEX - Serie

Die Zählwerke erfüllen die Anforderungen der ATEX-Richtlinien für explosionsgefährdeten Umgebungen (ll 2 llB, T6, gemäß Richtlinie 99/92/EG).

Verwendbare Medien:

Benzin, E15
Kerosin
Aspen 2/4
AVGAS100/110L und JET A/A1

Digitale Zählwerke

Digitale Zählwerke dienen zur modernen Erfassung und Anzeige von Durchflussmengen verschiedenster Flüssigkeiten. Sie sind kompakt, leicht und haben eine hohe Messgenauigkeit und Übersichtlichkeit. normale Messabweichungen liegen im Bereich von etwa ± 0,5 % bis ± 1 % je nach Modell.

Moderne Zählwerke unterscheiden sich in Durchflussbereich, Bauform und Zusatzfunktionen (z. B. großes Display oder ATEX-Zulassung für explosionsgefährdete Bereiche), behalten aber stets das Ziel im Fokus, Flüssigkeitsmengen zuverlässig, einfach ablesbar und reproduzierbar zu erfassen. Sie sind wichtige Komponenten in professionellen Betankungs- und Abgabesystemen, wenn es um präzise Mengenkontrolle und Dokumentation geht.

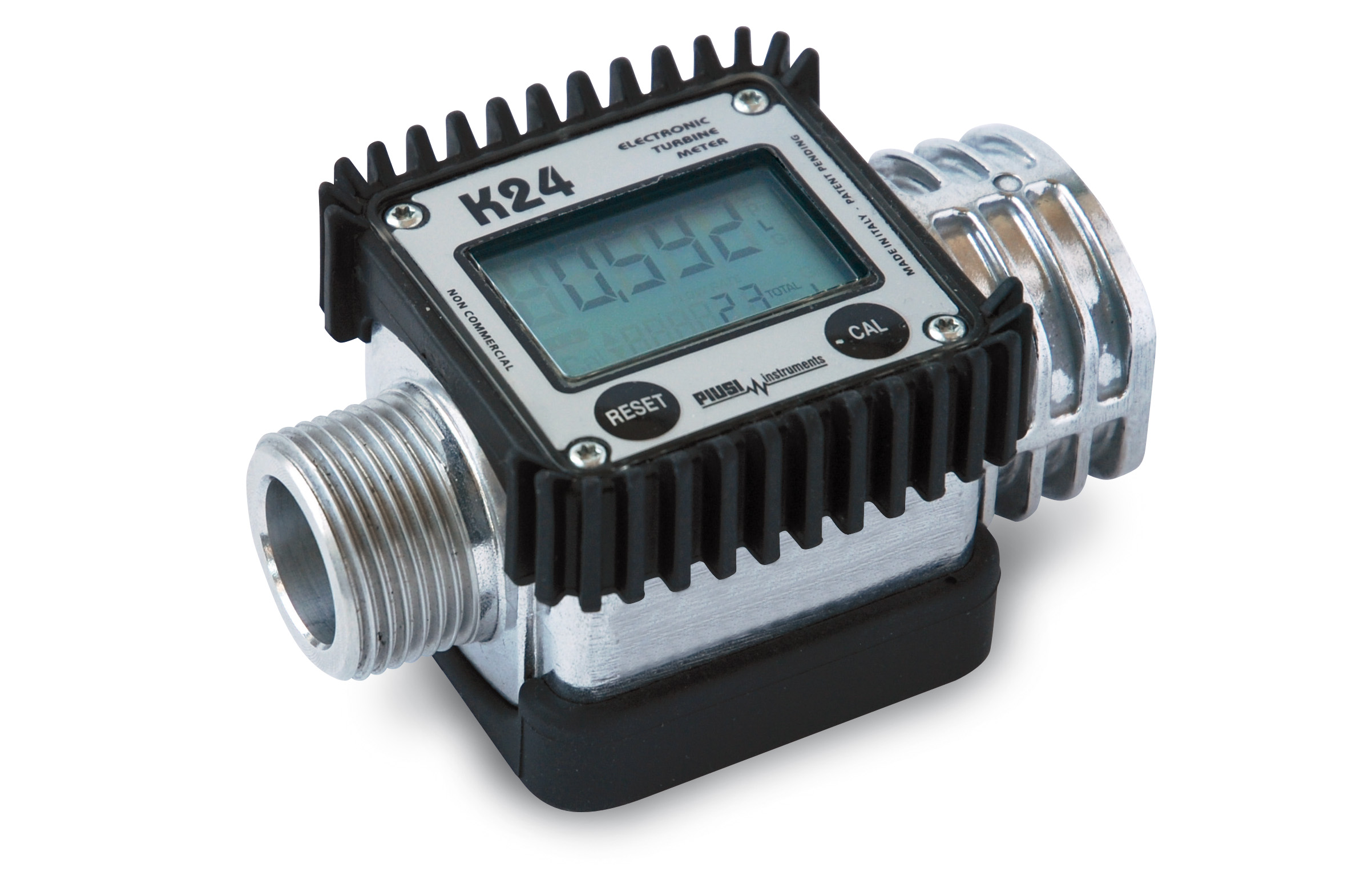

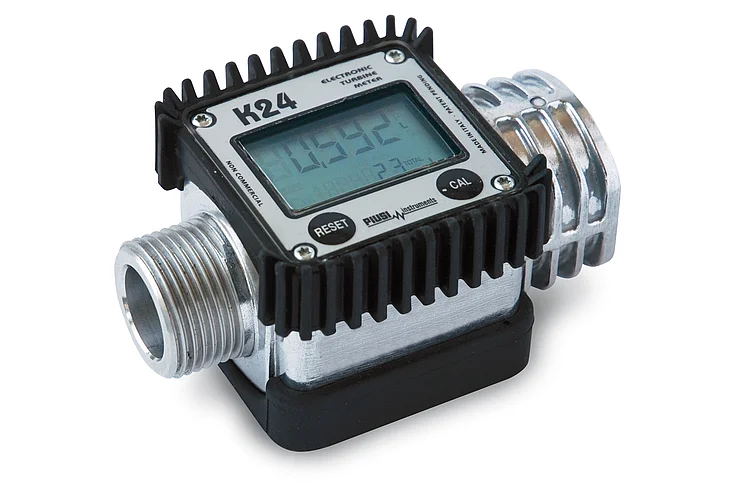

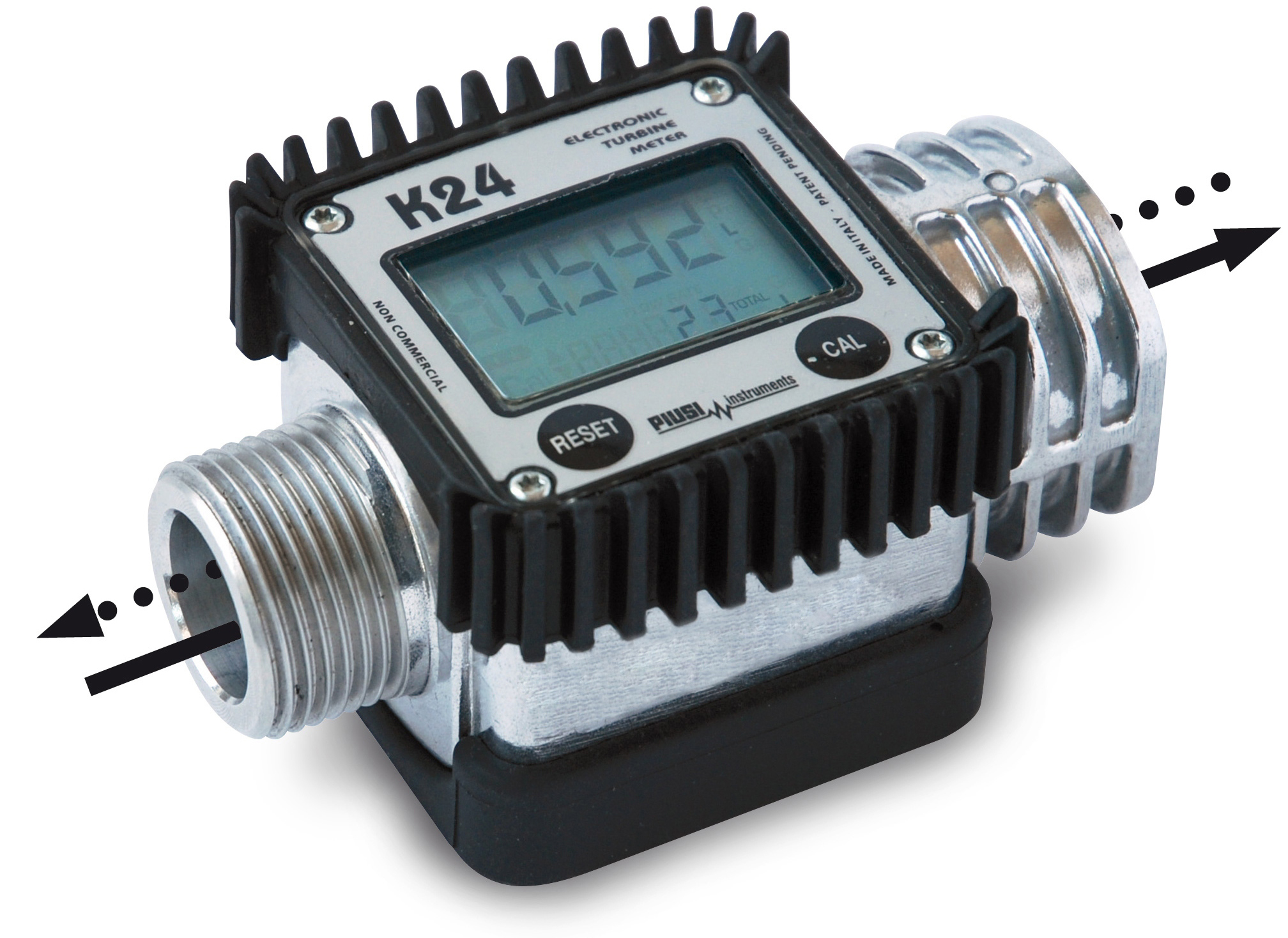

K24

Drehbar, digitale Anzeige mit 5-stelligem Teilwert und 6-stelligem Gesamtwert

Durchflussbereich 7-120 l/min
max. Druck 20 bar
Genauigkeit ±1%
einfach kalibrierbar

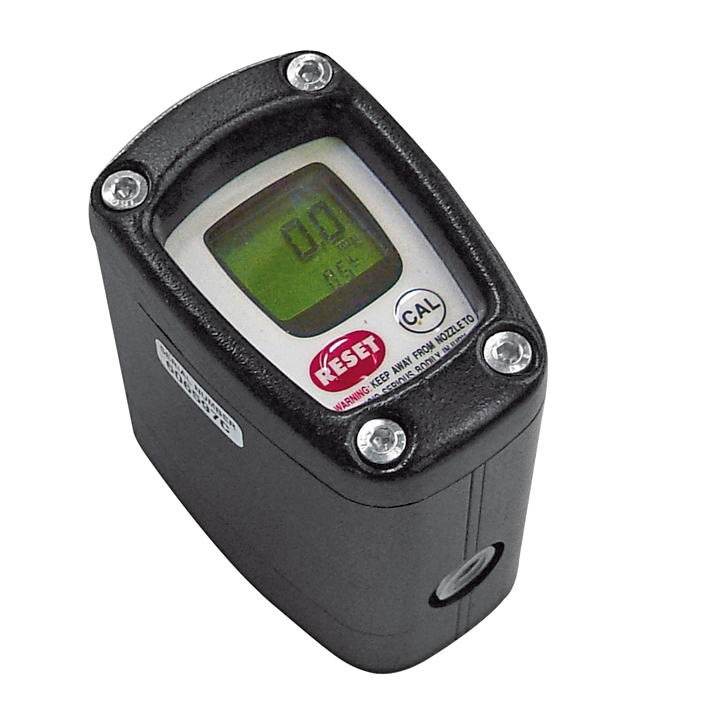

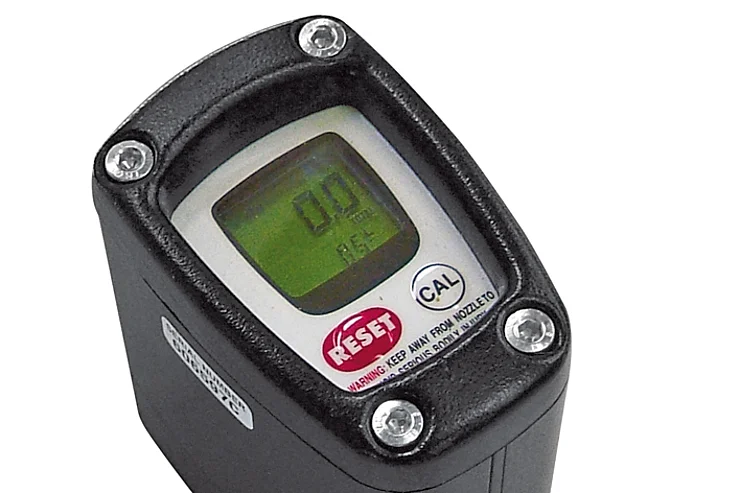

K200

Digitale Anzeige mit 5-stelligem Teilwert und 6-stelligem Gesamtwert

Durchflussbereich 0,1-2,5 l/min
max. Druck 550 bar
Genauigkeit ±0,5%
geringe Strömungsverluste
einfach kalibrierbar

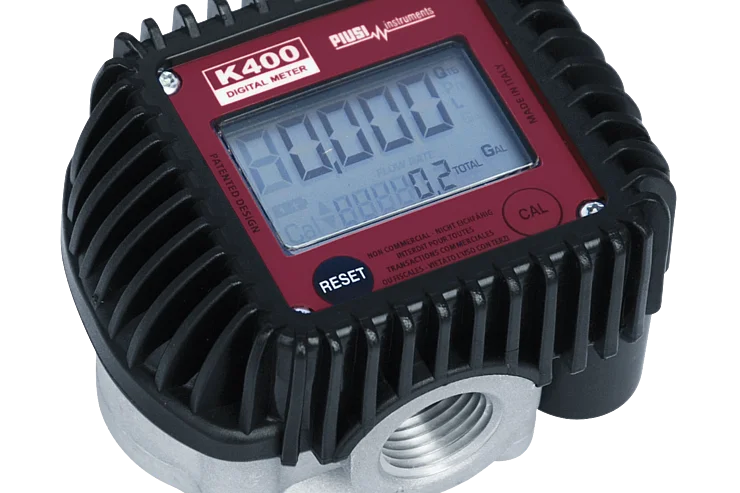

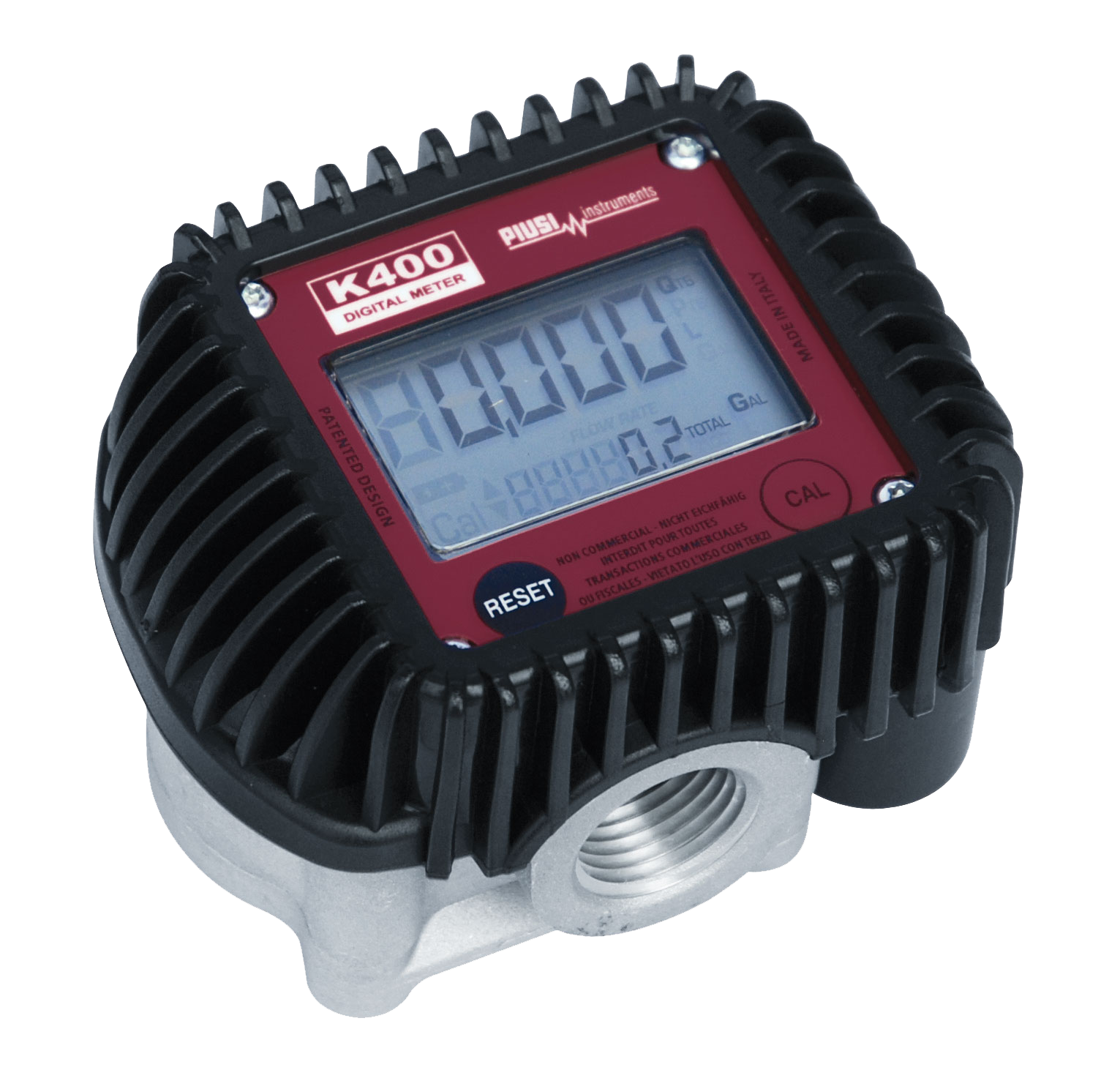

K400

Digitale Anzeige mit 5-stelligem Teilwert und 7-stelligem Gesamtwert

Durchflussbereich 1-30 l/min
max. Druck 70 bar
Genauigkeit ±0,5%
geringe Strömungsverluste
einfach kalibrierbar

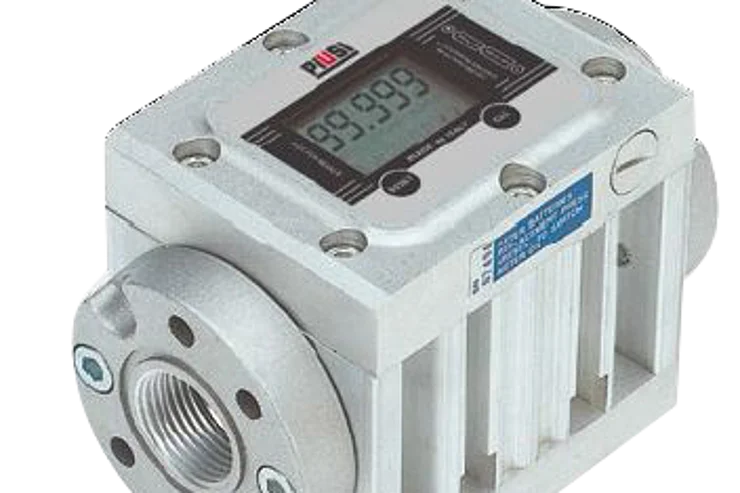

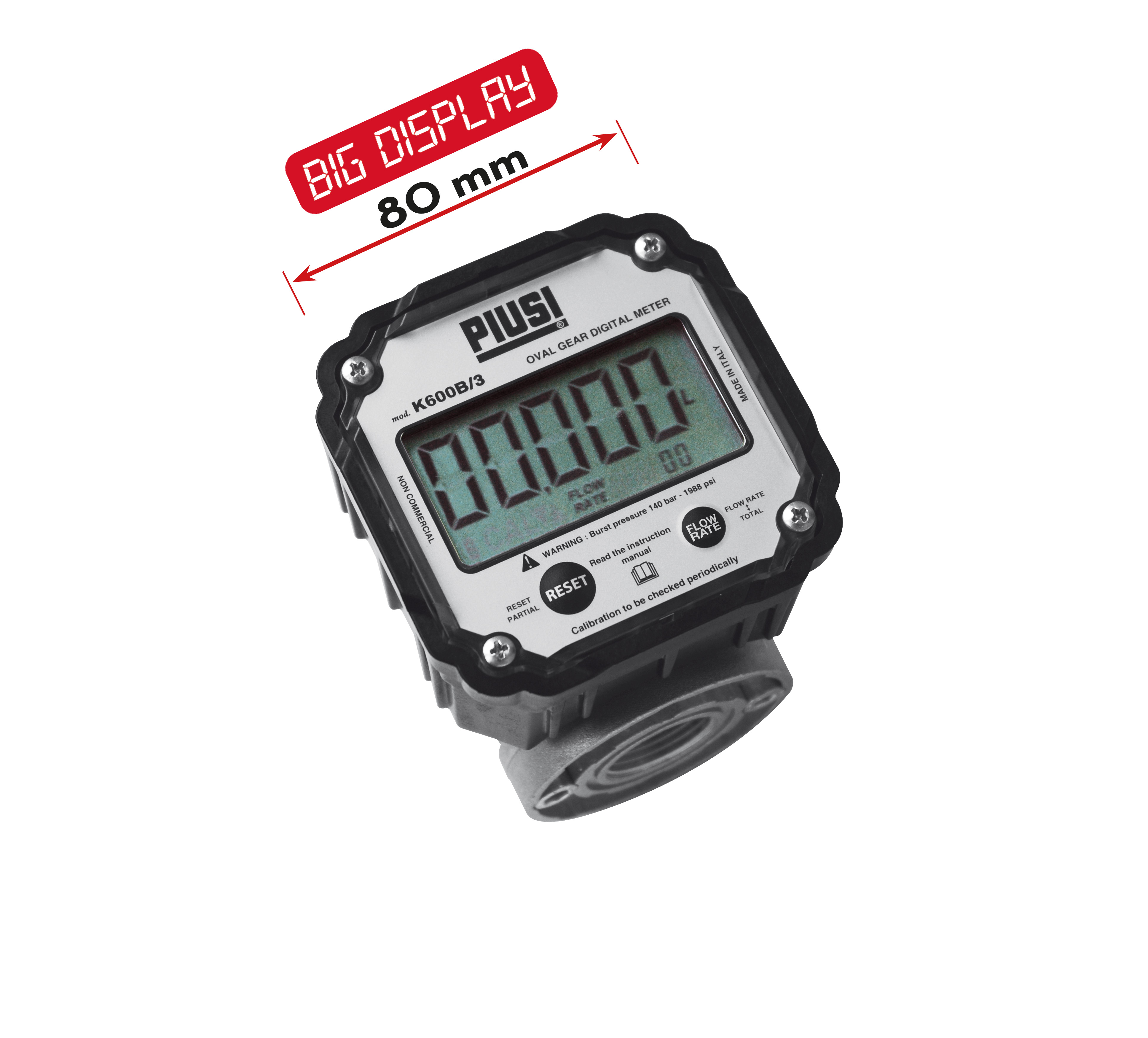

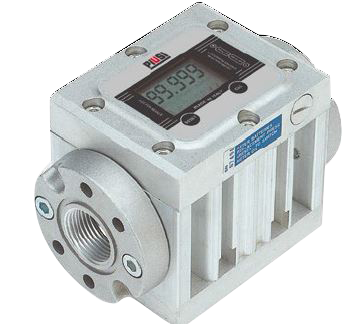

K600

Digitale Anzeige mit 5-stelligem Teilwert und 8-stelligem Gesamtwert.

Durchflussbereich 6-150 l/min
max. Druck 70 bar
Genauigkeit ±0,5 %
integrierter Filter auf der Saugseite
geringe Strömungsverluste
Batteriestandsanzeige
einfach kalibrierbar

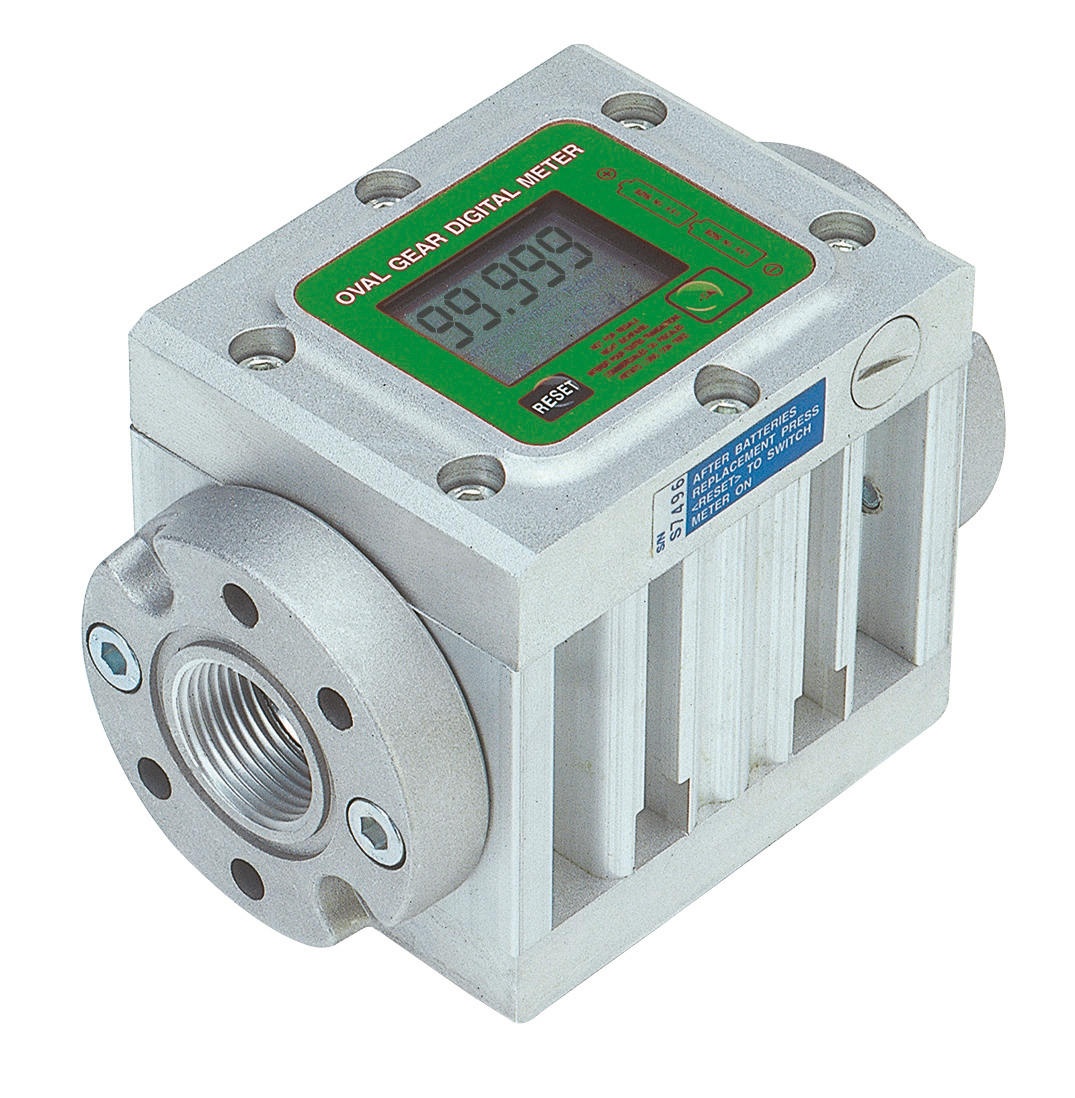

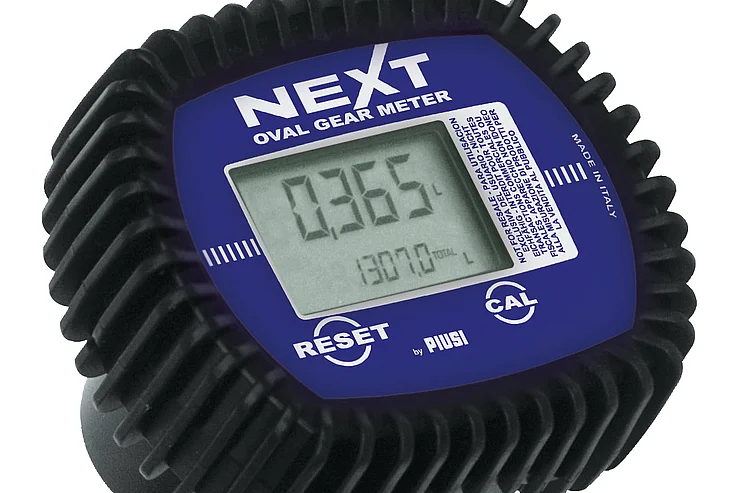

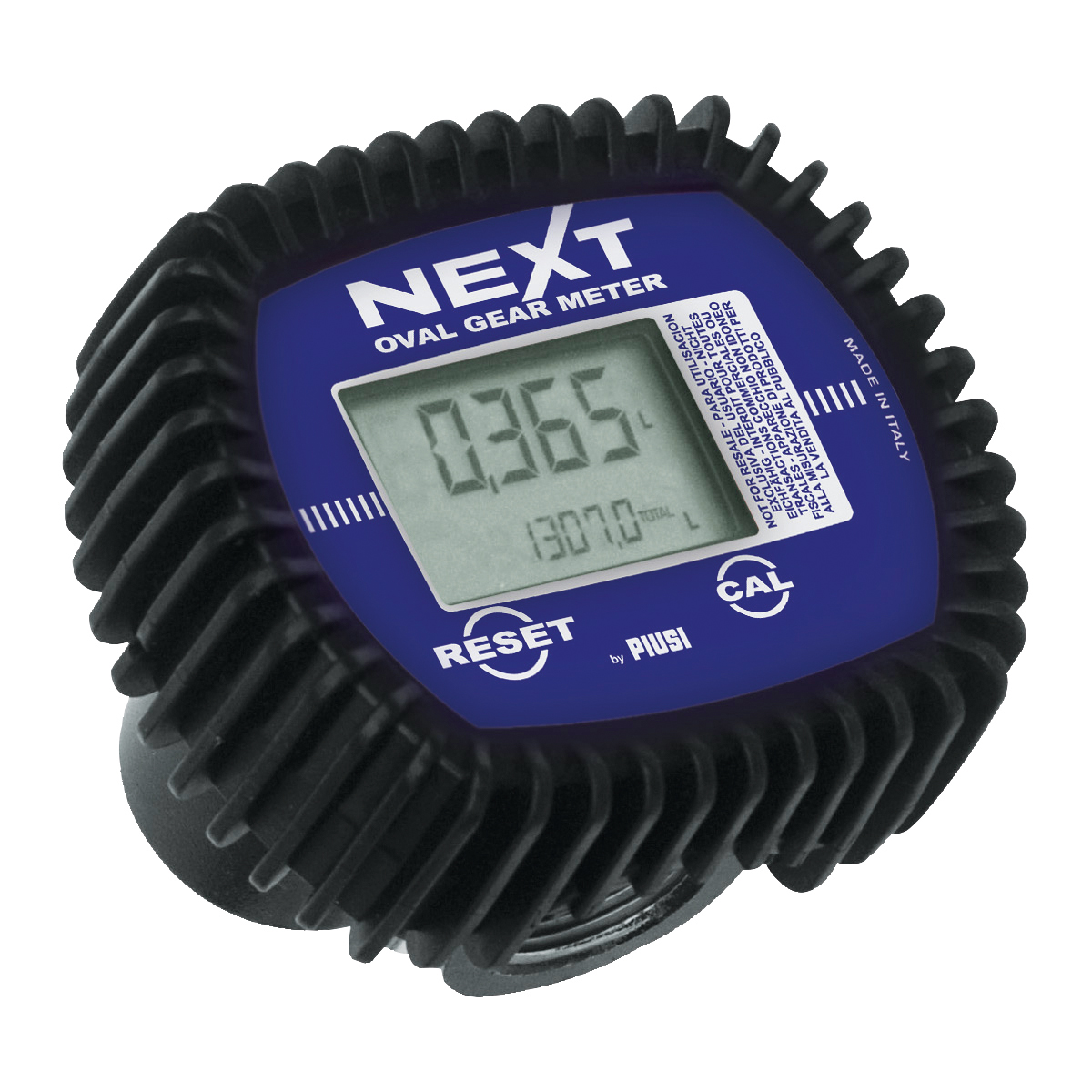

NEXT/2

Digitale Anzeige mit 5-stelligem Teilwert und 8-stelligem Gesamtwert.

Durchflussbereich 6-60 l/min
max. Druck 70 bar
Genauigkeit ±0,5 %
einfach kalibrierbar

Digitale Pulser Zählwerke

Pulser-Zählwerke sind präzise Durchflussmesser zur Erfassung von Flüssigkeitsmengen in industriellen und technischen Anwendungen. Sie arbeiten nach dem Impuls-Prinzip: Innerhalb des Messgeräts erzeugen mechanische Elemente wie Ovalzahnräder proportional zur geflossenen Flüssigkeitsmenge elektrische Pulse, die sich direkt in ein genaues Volumen – z. B. in Liter pro Minute – umrechnen lassen.

Diese Zählwerke eignen sich ideal zur Überwachung und Dokumentation des Durchflusses von Kraftstoffen, Schmierstoffen, Wasser, Frostschutzmitteln, AdBlue®/Harnstoff-Lösungen oder anderen Flüssigkeiten mit verschiedenen Viskositäten. Durch robuste Bauweise, hohe Messgenauigkeit und die Möglichkeit zur Impulsausgabe sind Pulser-Zählwerke sowohl für stationäre Betankungs- und Umlagerungssysteme als auch für Prozess- und Anlagenautomation bestens geeignet.

Sie lassen sich einfach in übergeordnete Systeme oder Remote-Displays integrieren und liefern zuverlässige Messdaten zur Prozessoptimierung.

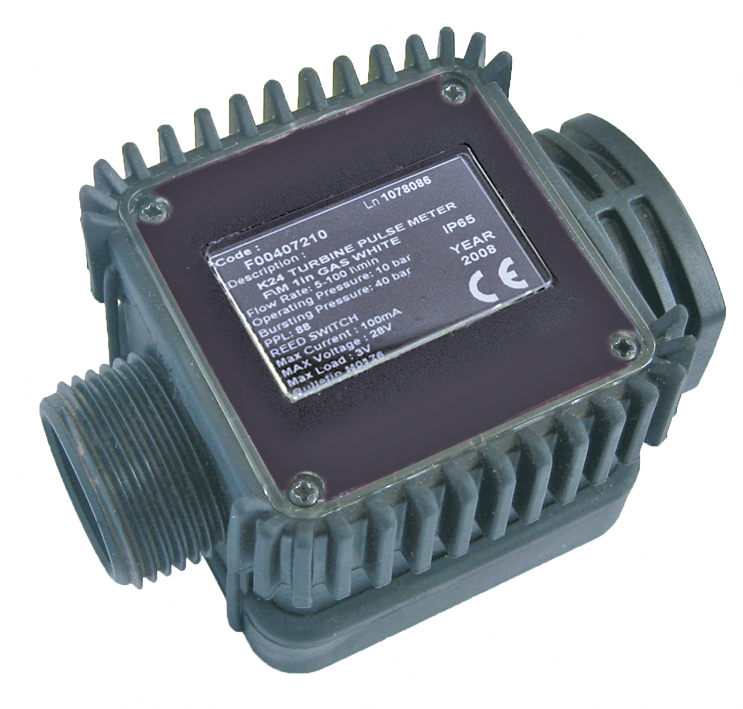

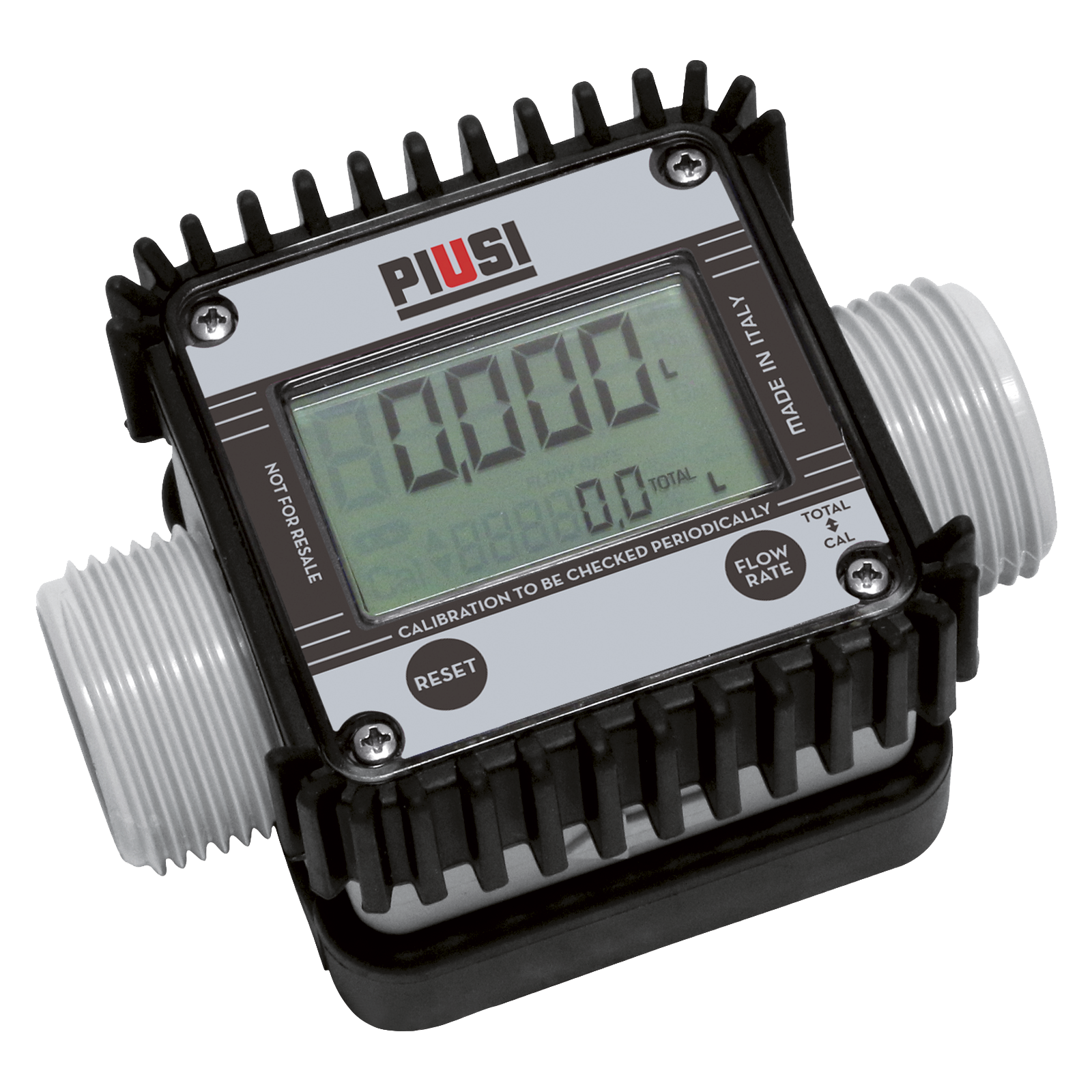

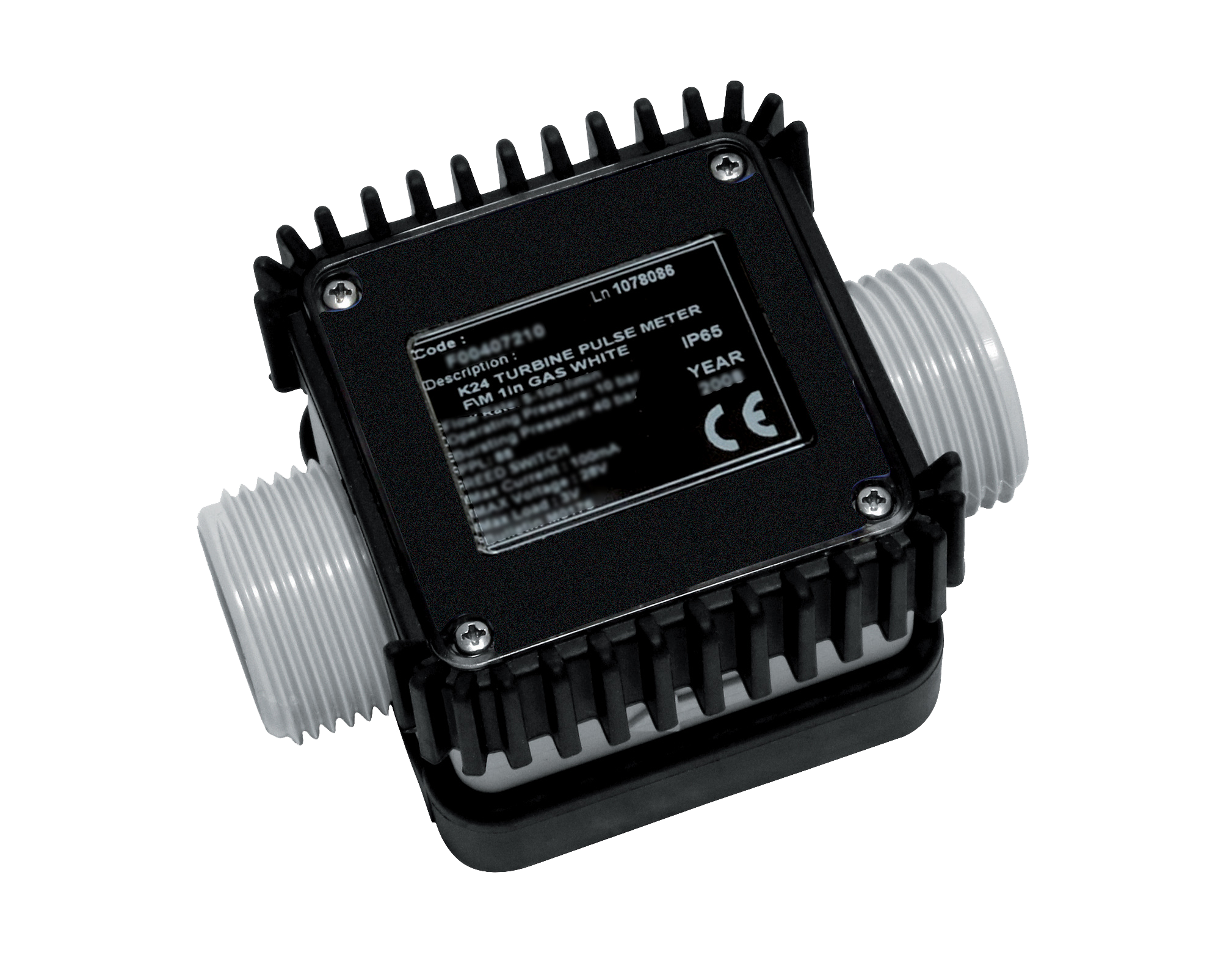

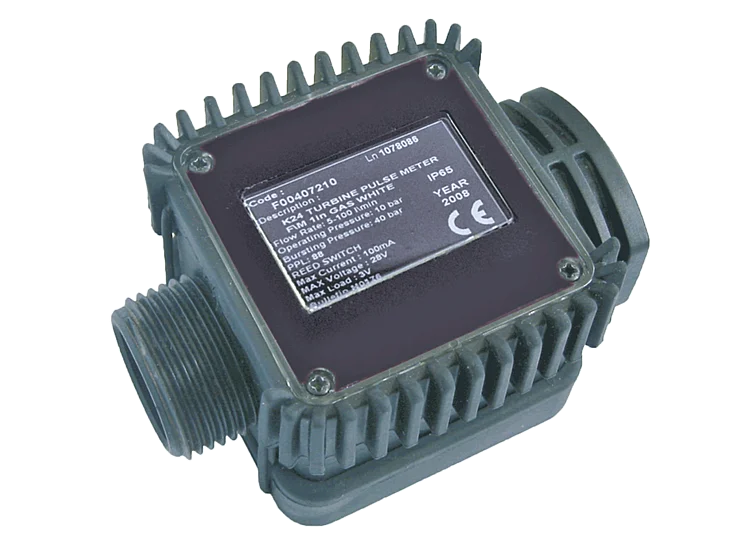

K24 Pulser

Genauigkeit ±1 %
Ein-/Ausgang 1" AG x 1" AG
mit Adapter 1"IG x 1" IG
Medien: Diesel, Heizöl, HVO 100

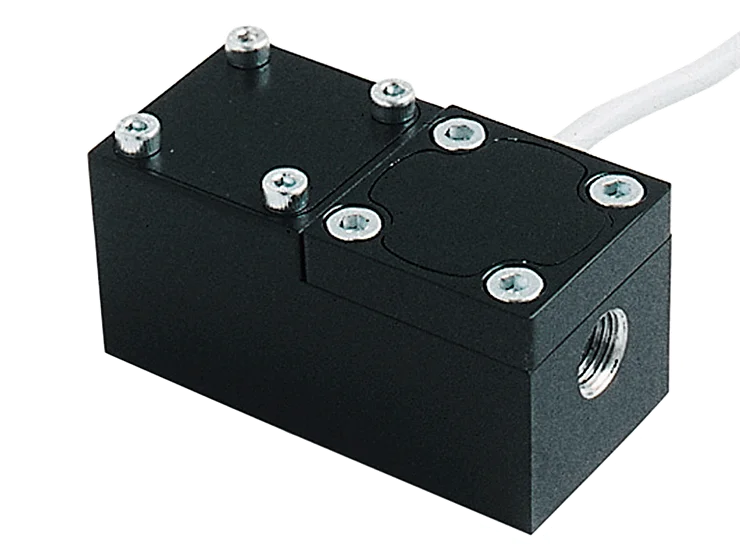

K200 Pulser

Genauigkeit ±0,5 %
Ein-/Ausgang 1/4" IG
max. Betriebsdruck 30 bar
Körper mit Messkammer aus Aluminium
Medien: Diesel, Öl, Fett, Heizöl, HVO 100

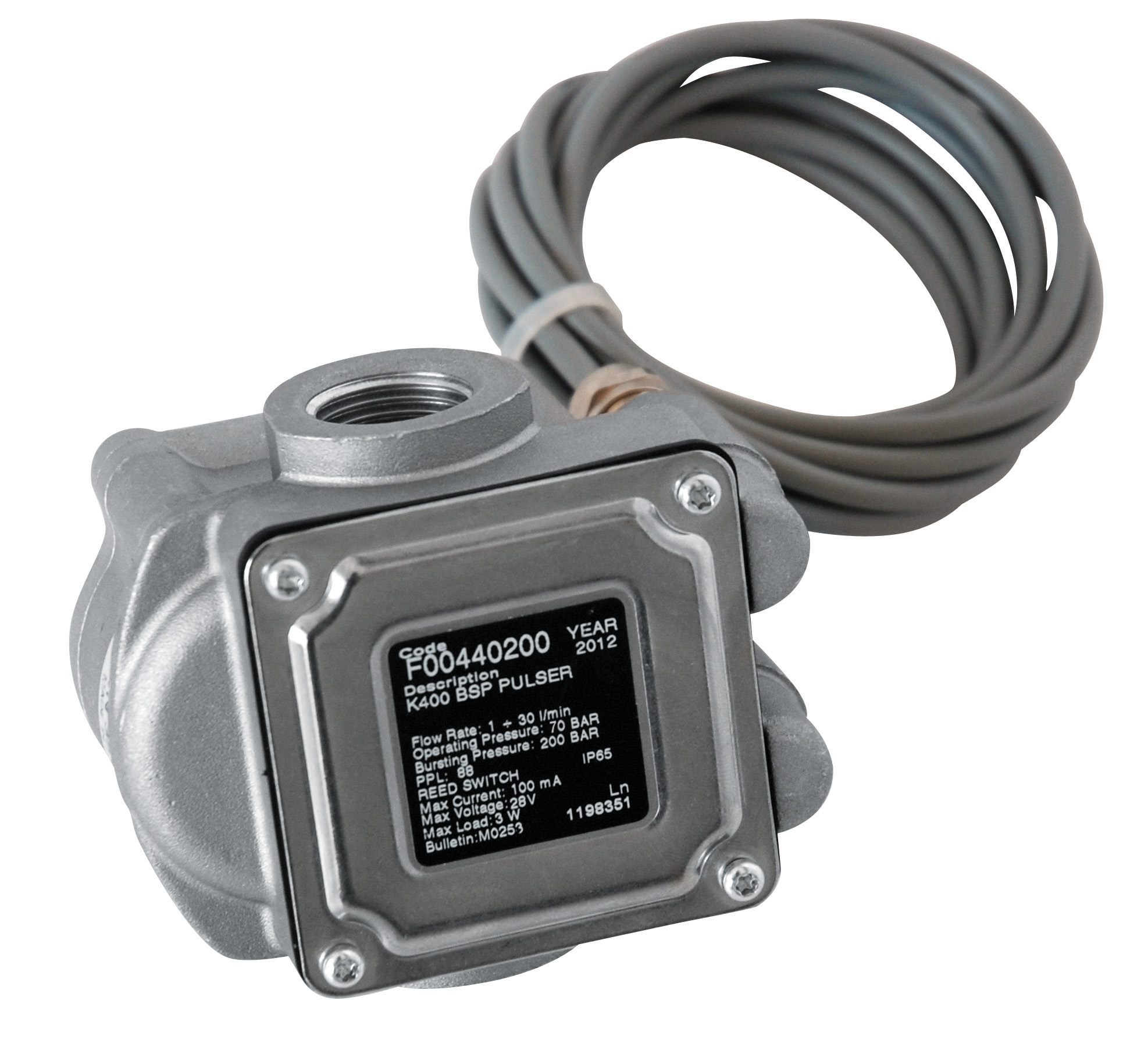

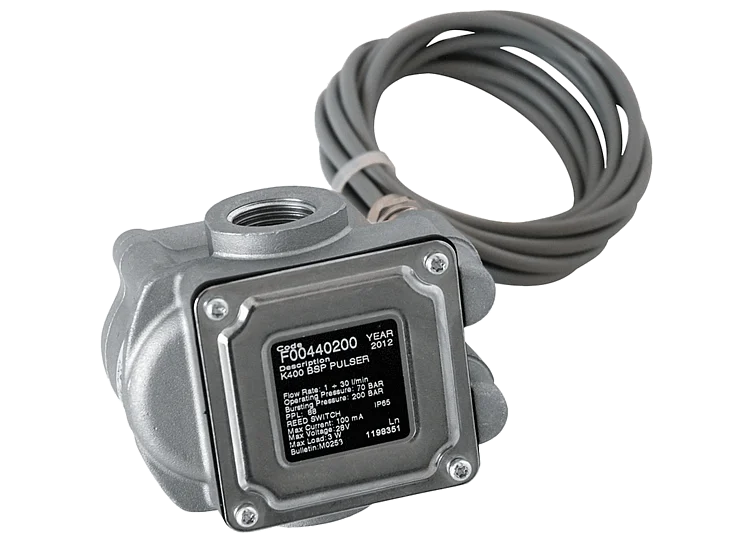

K400 Pulser

Genauigkeit ±0,5 %
Ein-/Ausgang ½“ IG
max. Betriebsdruck 70 bar
Gehäuse und Messkammer aus Aluminium
Medien: Diesel, Öl, Heizöl, Kühlerfrostschutzmittel, HVO 100

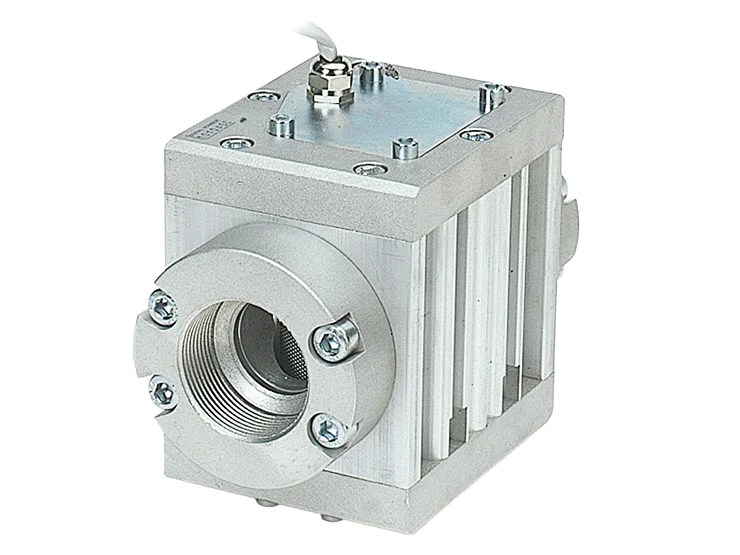

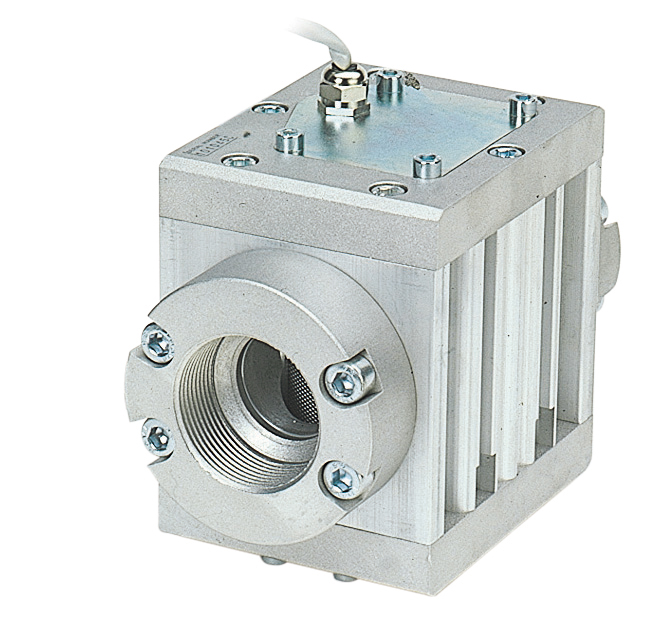

K600 Pulser

Genauigkeit ±0,5 %
Ein-/Ausgang ½“ IG Flansch
max. Betriebsdruck 20 bar
integr. Ansaugfilter
Medien: Diesel, Biodiesel, Öl, Heizöl, Kühlerfrostschutzmittel, HVO 100

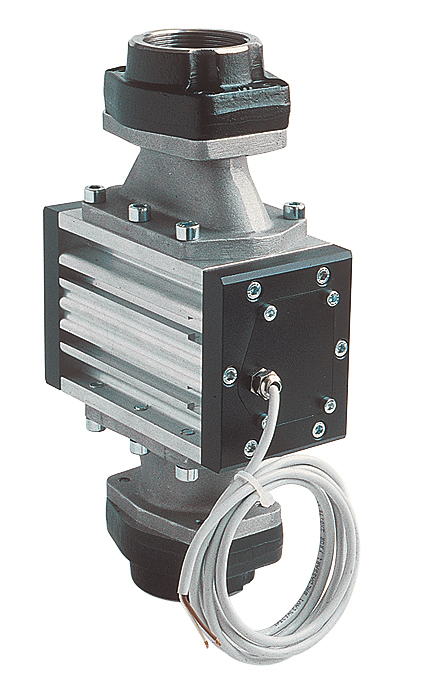

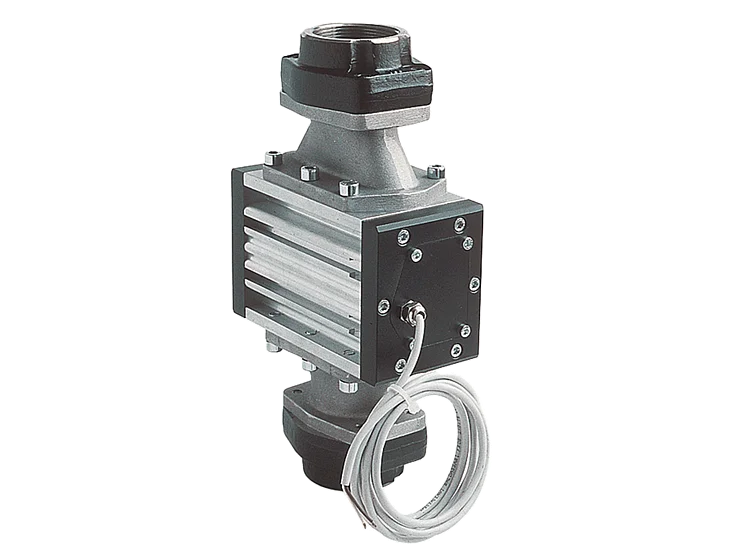

K700 Pulser

Genauigkeit ±0,5 %
Ein-/Ausgang 2“ IG
max. Betriebsdruck 20 bar
integr. Ansaugfilter
Medien: Diesel, Biodiesel, Öl, Heizöl, Kühlerfrostschutzmittel, HVO 100

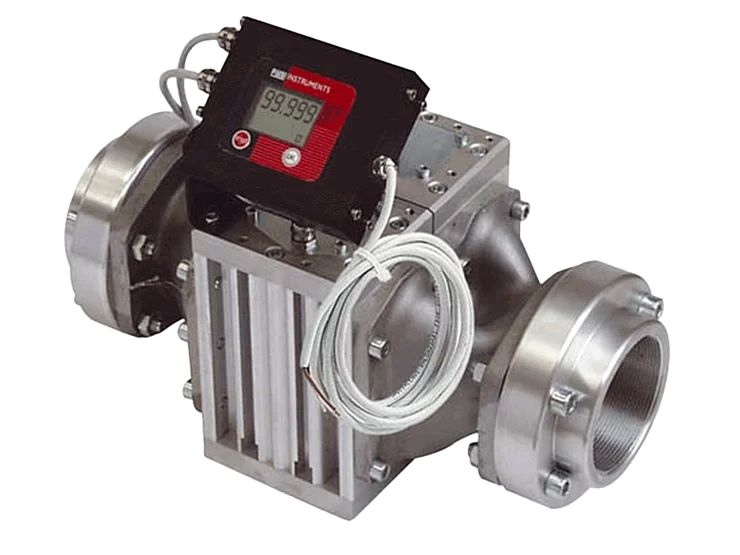

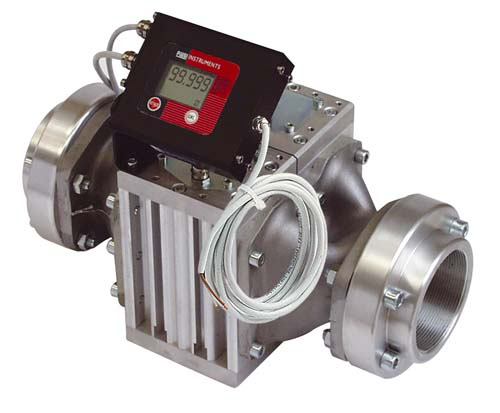

K900 Pulser

Mit Fernanzeige (8-stellige Gesamtmenge, 5-stellige Teilmenge) und Kabelverbindung.
Für Viskosität von 2 bis max. 5,35 cSt.

Genauigkeit ±0,5 %
Ein-/Ausgang 3“ IG Flansch
max. Betriebsdruck 20 bar
Gehäuse und Messkammer aus Aluminium. Mit integ. Ansaugfilter
Pulser mit Reinkontaktsignal (Reedschalter), einkanalig
Medien: Diesel, Biodiesel, Heizöl, HVO100

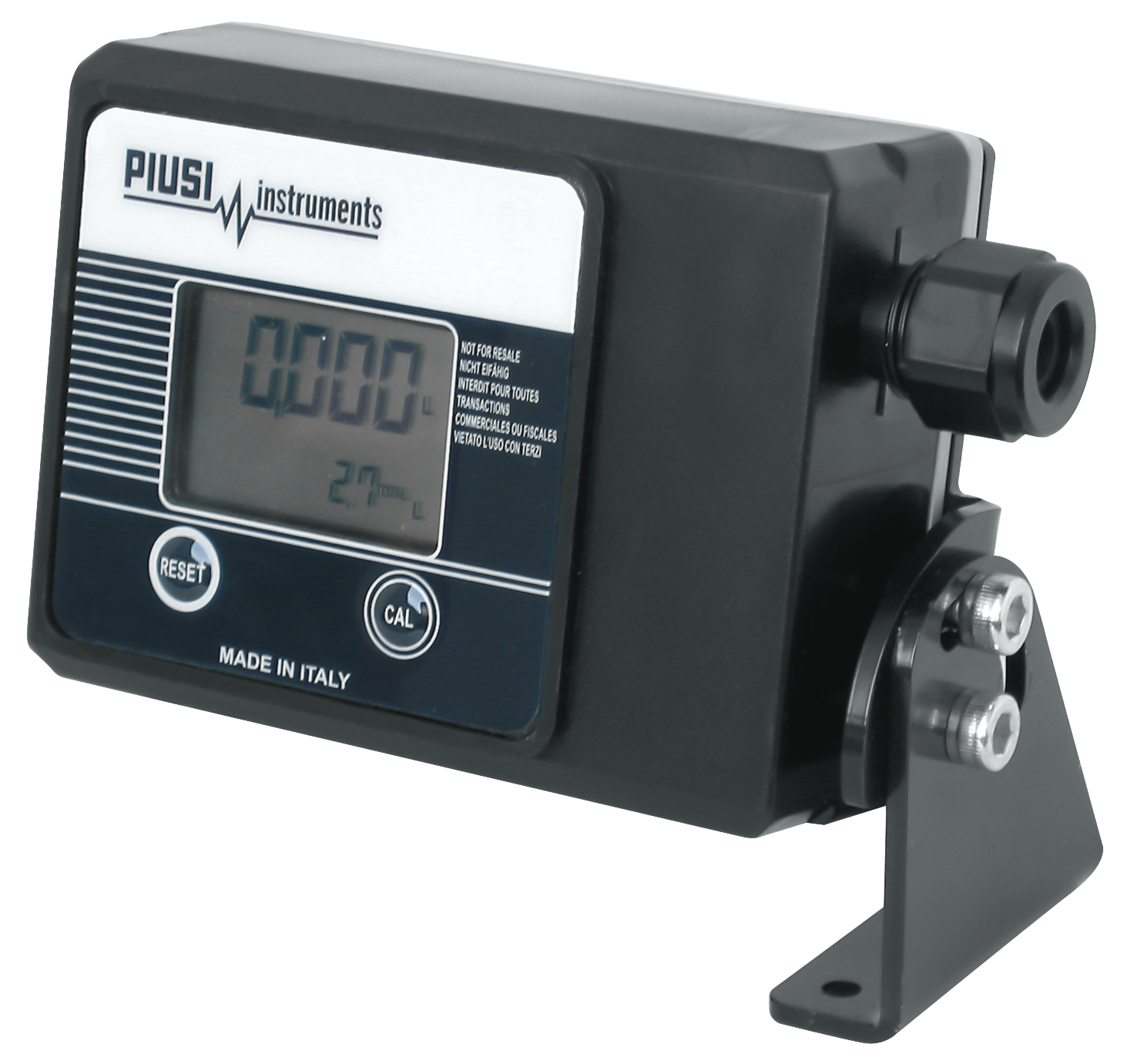

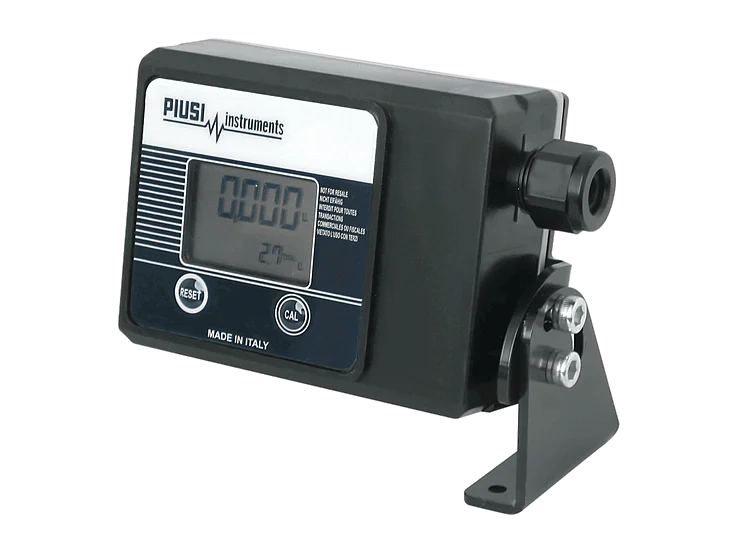

Remote Display

Anzeigepanel zur Kombination mit einem Zählwerk über eine Entfernung von bis zu 15 Metern. Das große Display zeigt die abgegebene Menge und die nicht rückstellbare Gesamtmenge an. Ausgestattet mit Anwendersoftware zur Kalibrierung des Literzählers. Es ist als einfaches Sichtgerät sowie als Impulsgeber erhältlich.
